新潟地震水道施設被害調査報告写真集Part.１
その１
|

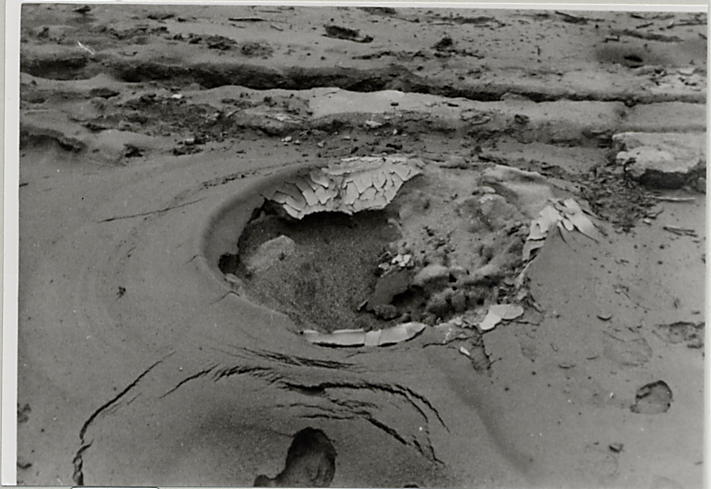

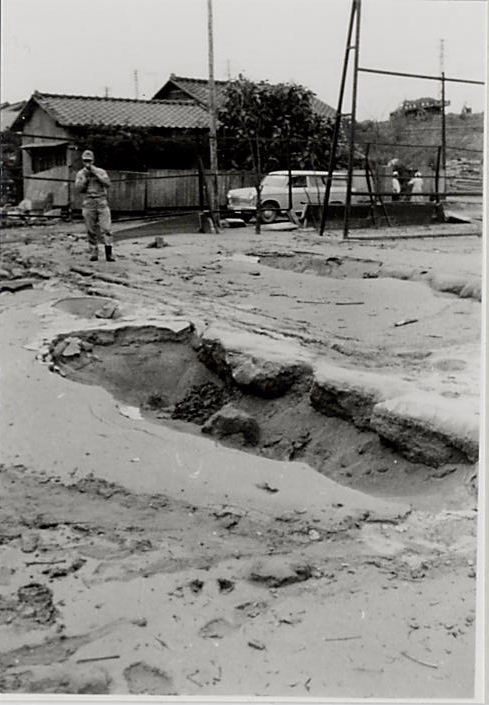

1.地下水の噴出した跡 川岸町グランド |
|

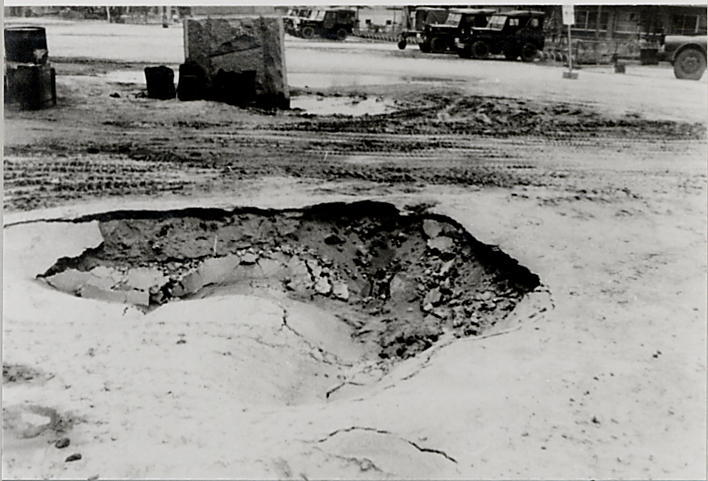

2.地下水の噴出した跡 川岸町グランド |
|
3.地下水の噴出した跡 川岸町グランド |
|
3'.地下水噴出の孔 国体スタンド前 |
|

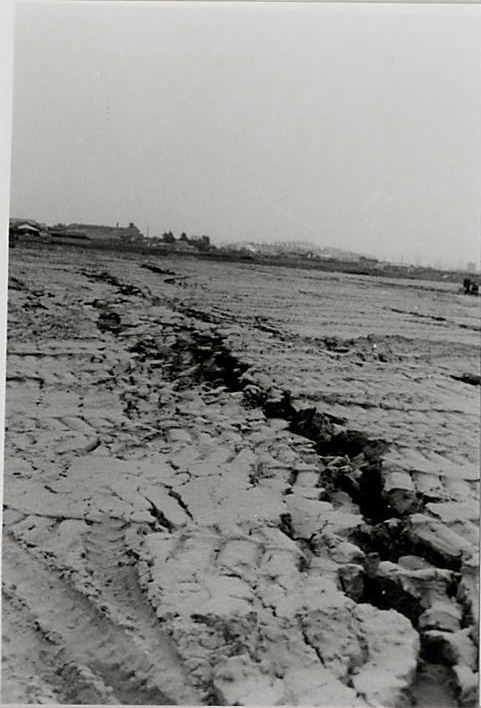

4.地盤の亀裂 青山浄水場附近埋立地 |
|

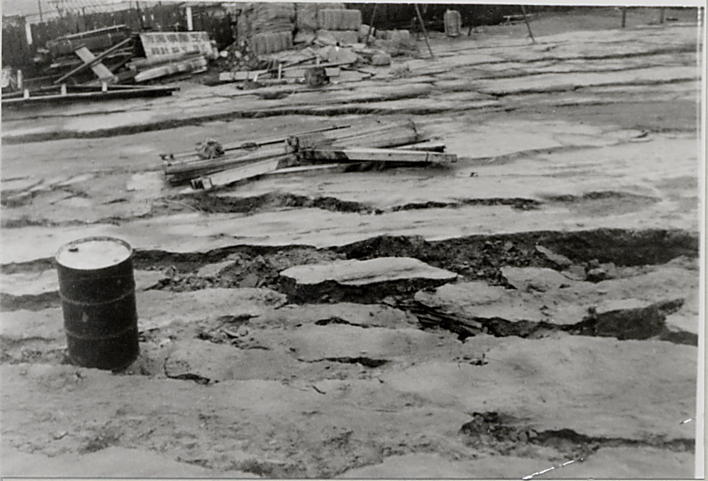

5.舟見町附近の地盤の亀裂 海岸堤防の裏側 |
その２
|

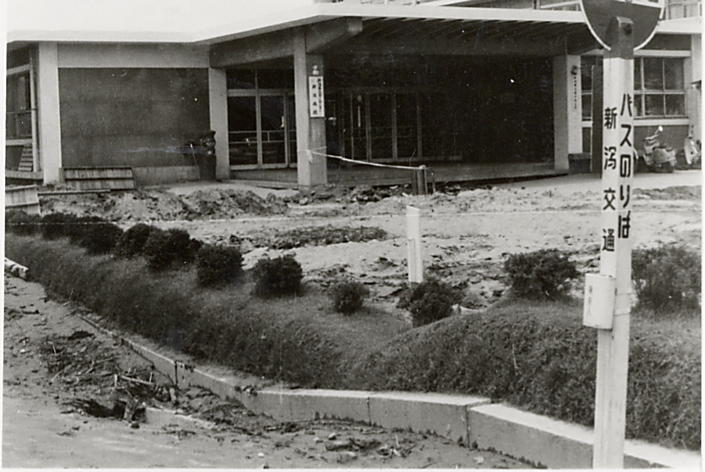

6.地盤の沈下状況 新潟病院前 |
|

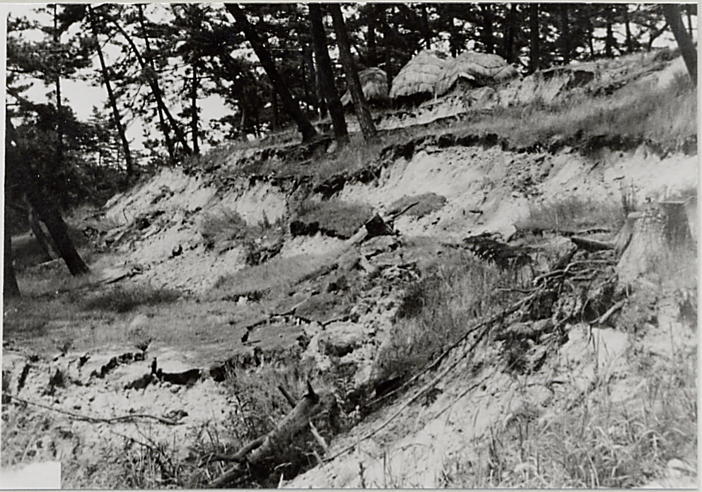

7.青山浄水場北隣の砂山斜面の崩壊 |
|

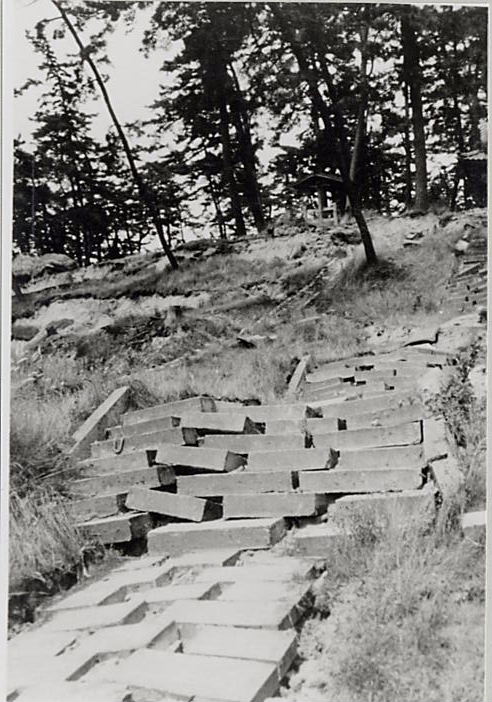

8.砂山斜面の階段の惨状 |
|

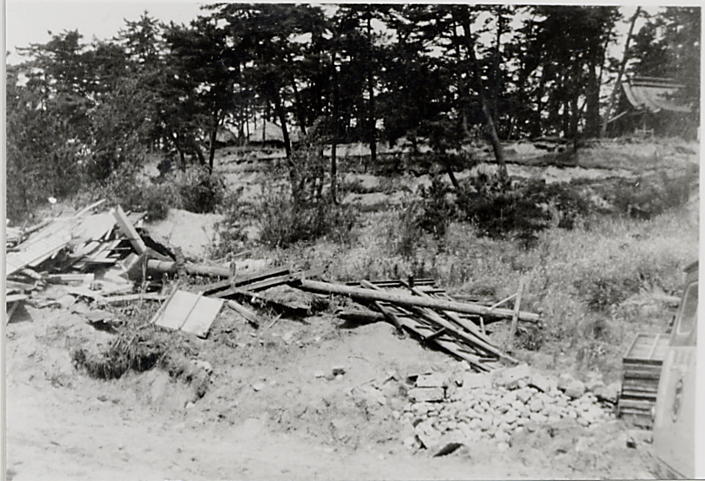

青山浄水場北側の砂山崩壊状況 散乱した材木は山裾にあった破壊した家屋 |
|

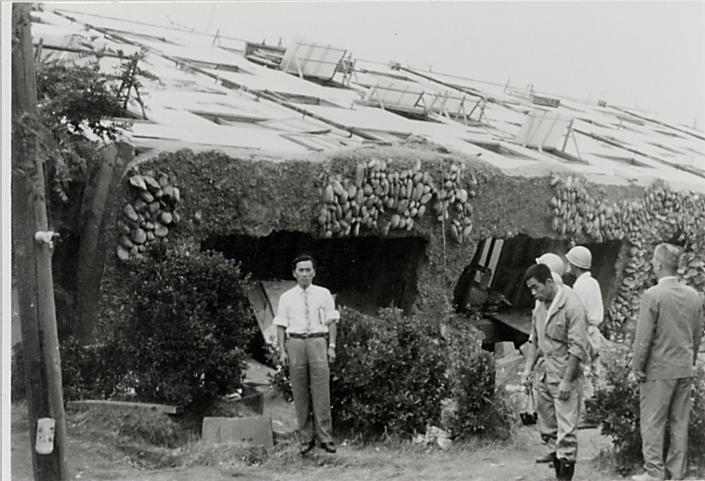

10.転倒した川岸町県営アパート 根入 約1.0mで杭なし |
|

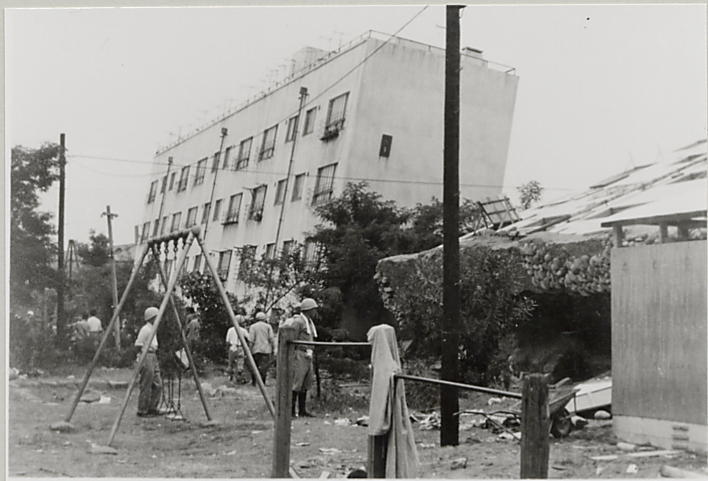

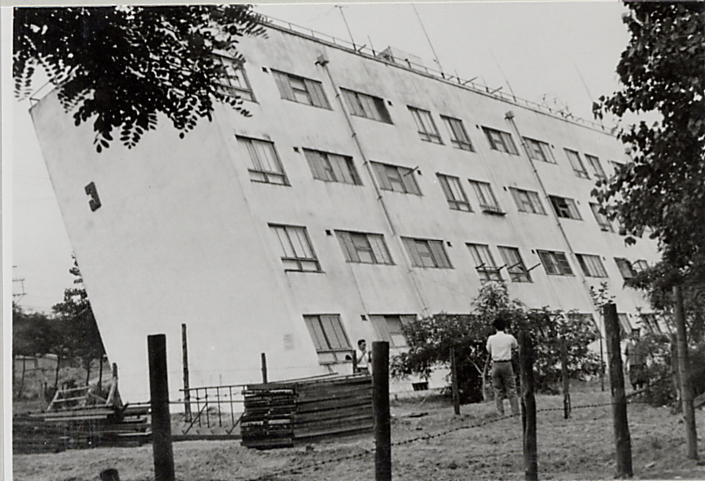

11.大傾斜した川岸町アパート |
その３
|
12.傾斜した川岸町アパート |
|

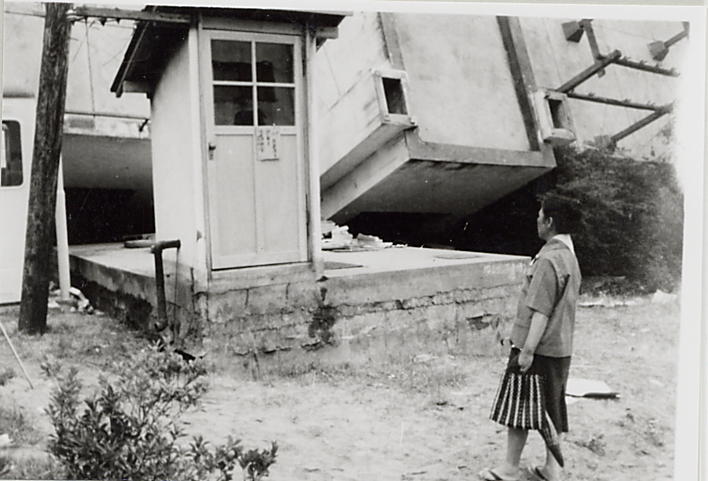

13.川岸町アパート内の浄化槽の浮上り |
|

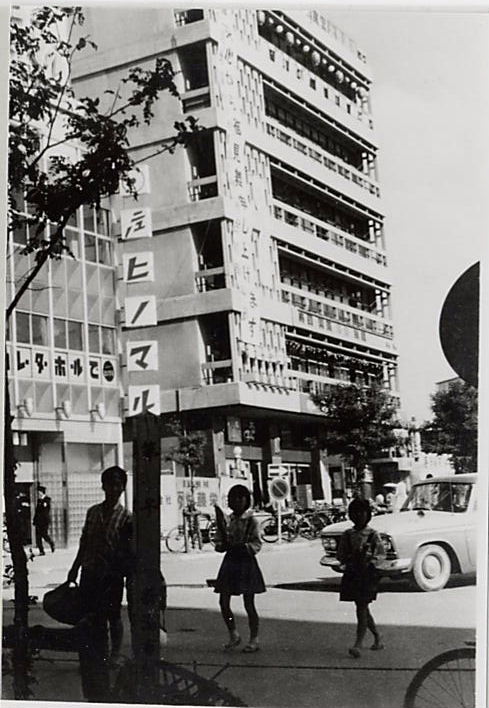

14.傾いた駅前ビル |
|

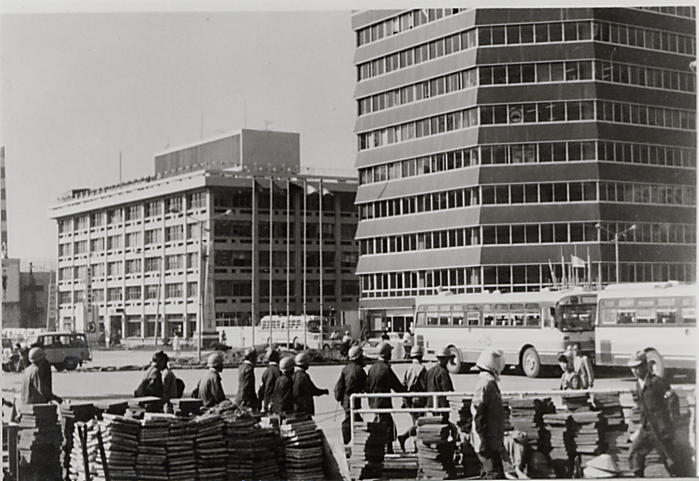

15.新潟駅前の被害を受けないビル 基礎工が充分であったのであろう |
|

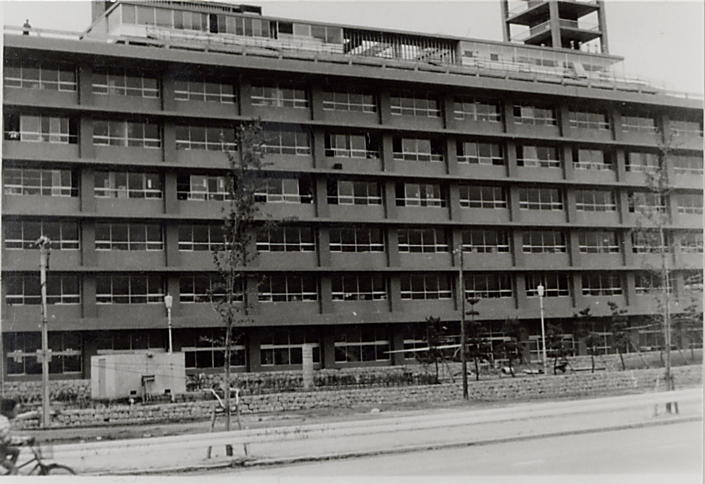

16.新潟県庁（新庁舎） 被害なし |
|

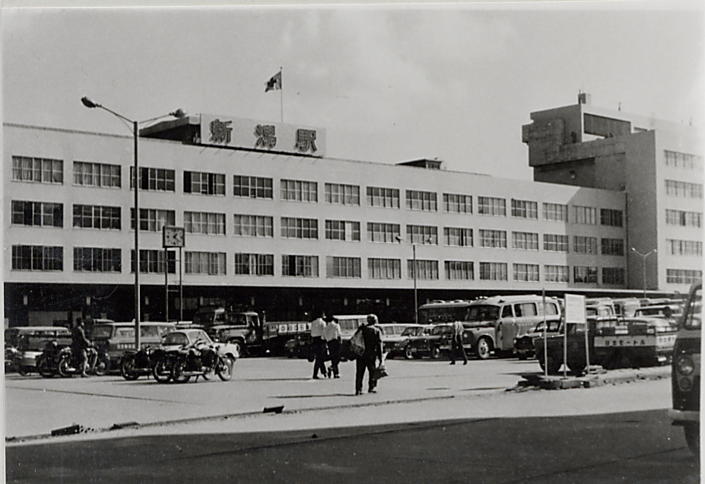

17.被害を受けなかった新潟駅ビル |
その４
|

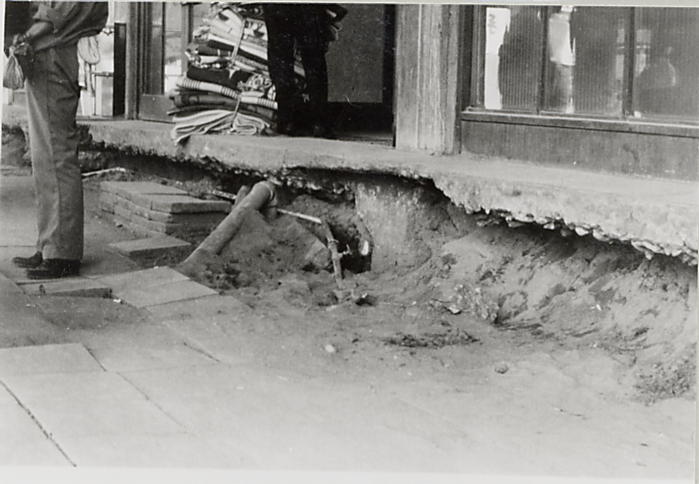

18.新潟駅ビル 周辺地盤が沈下した（地下室あり） |
|

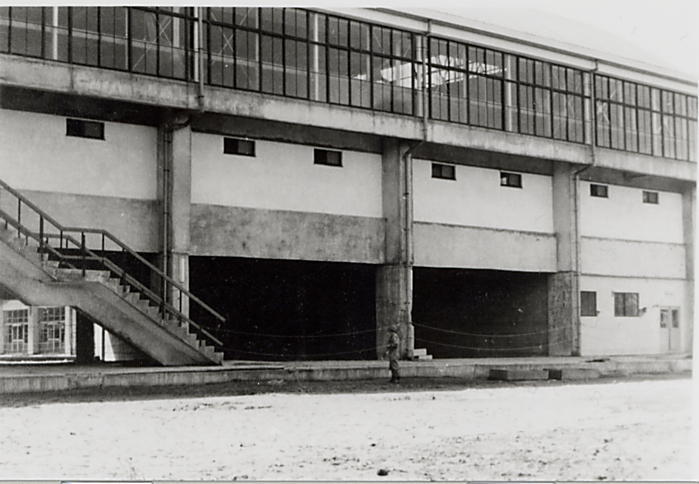

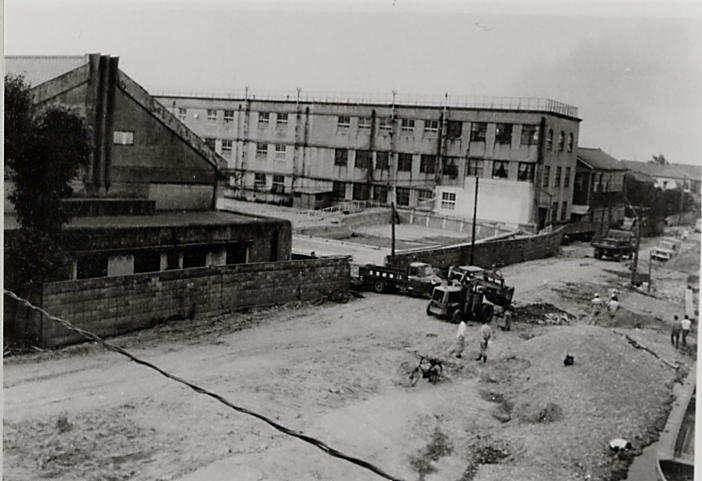

19.新潟高校体育館 柱にせん断亀裂が入っている。 |
|

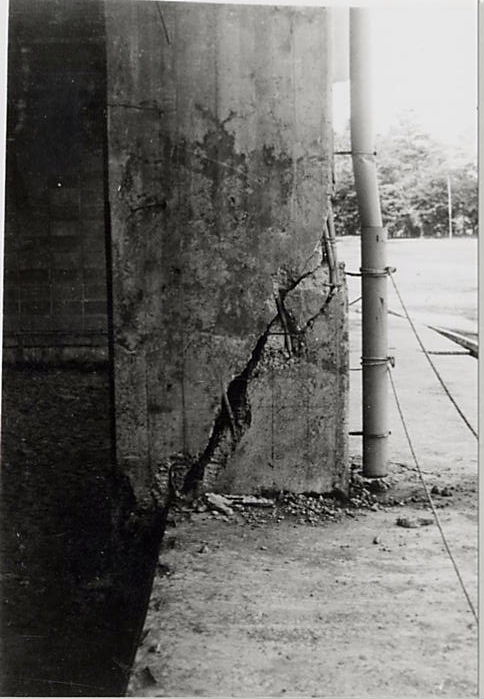

20.新潟高校体育館 柱の亀裂状況 基礎が外側に移動した。 |
|

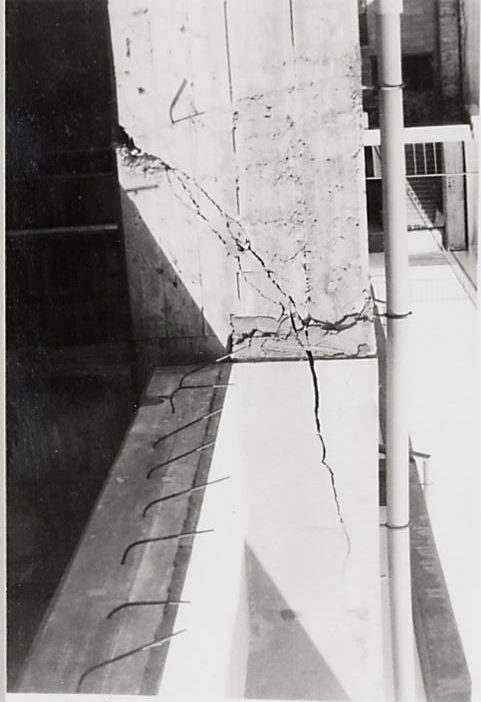

21.新潟高校体育館 柱の破壊状況（基礎が外側に移動したためらしい） |
|

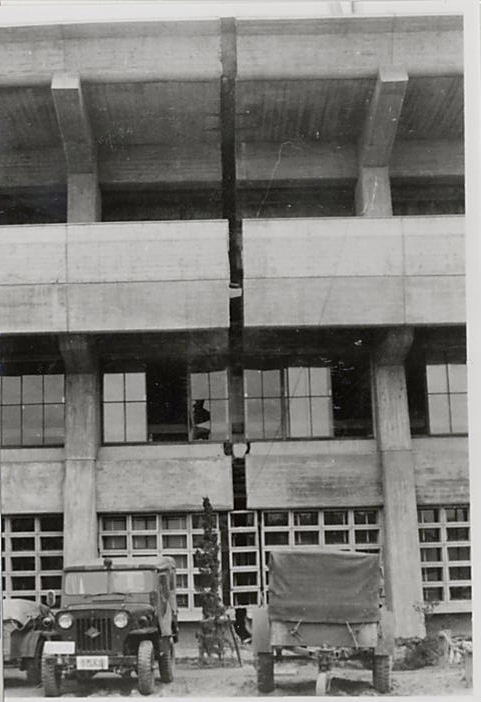

22.国体スタンドの伸縮継目が約30cm開いた 地盤の平面的伸びによる |
|

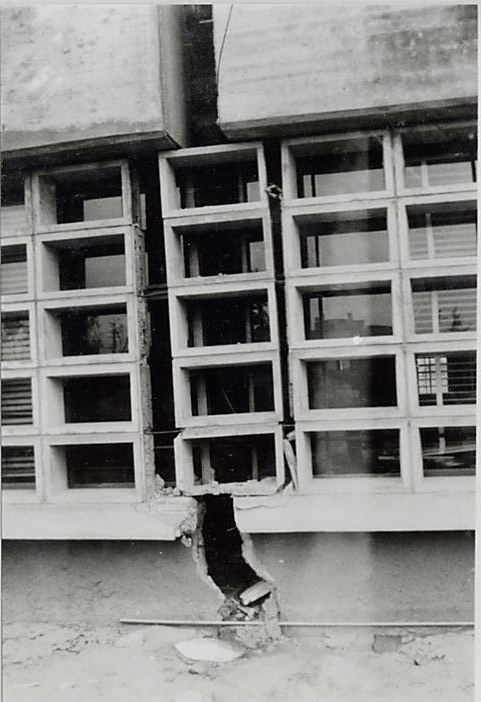

23.国体スタンド 開いた伸縮継目（30cm） |
その５
|

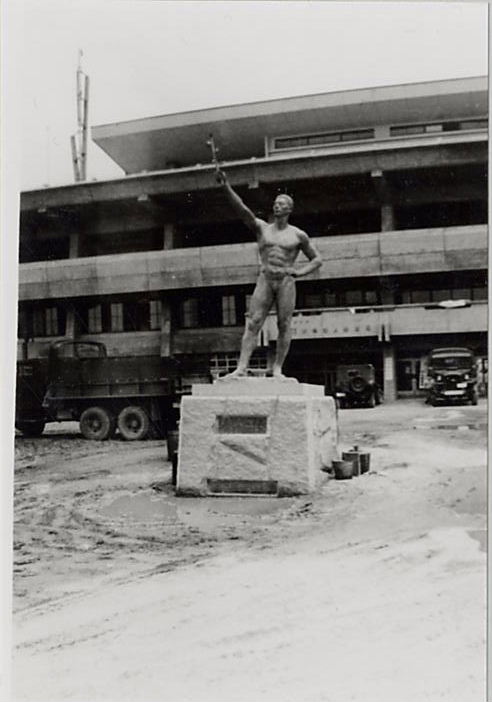

24.国体スタンド前の青年の像 重いので沈下した |
|
25.地盤移動により大きく喰い違った白山小学校プール 昭和大橋北側 |
|

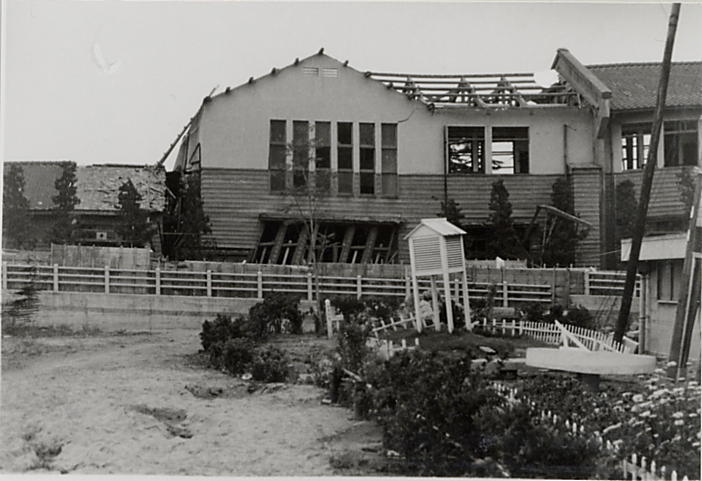

26.地盤沈下による木造家屋の被害 |
|

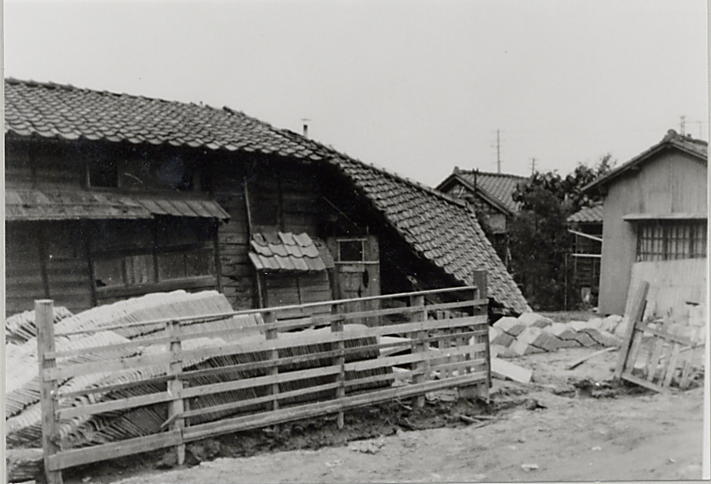

27.木造家屋の被害の一例 |
|
28.白山神社 本社殿は被害なし（この附近より、古町方面にかけて建物の被害が少なかった。） |
|

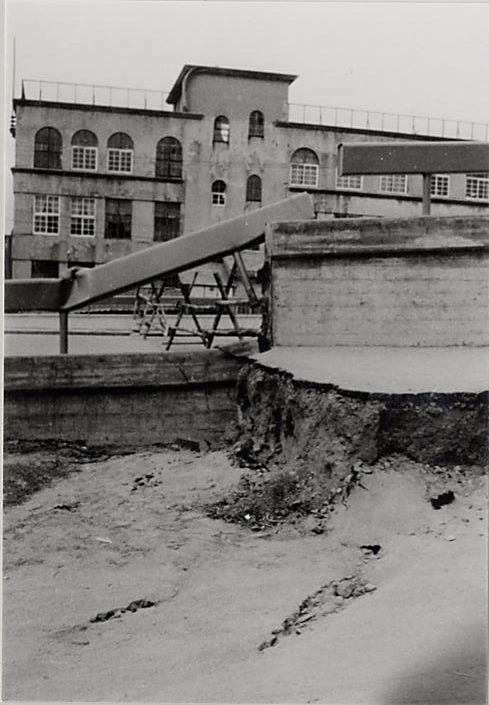

29.昭和大橋の被害 |
その６
|

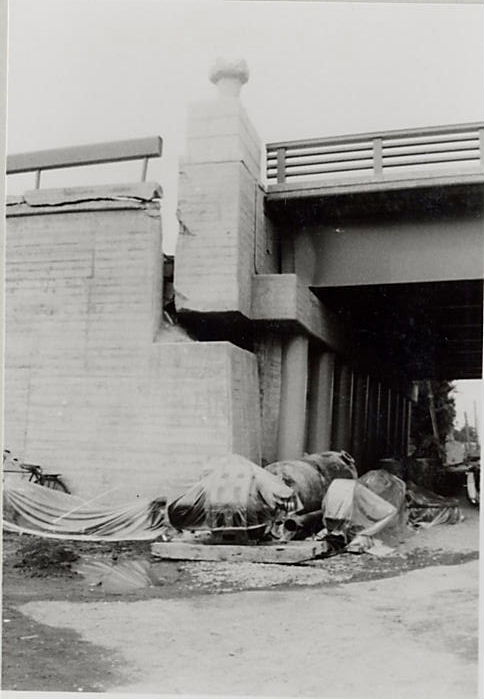

30.昭和大橋 橋台の傾斜 |
|

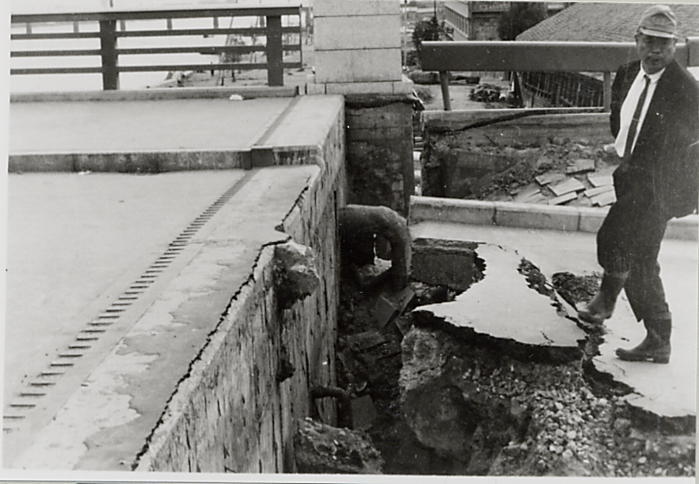

31.昭和大橋の橋台取付部の惨状 |
|

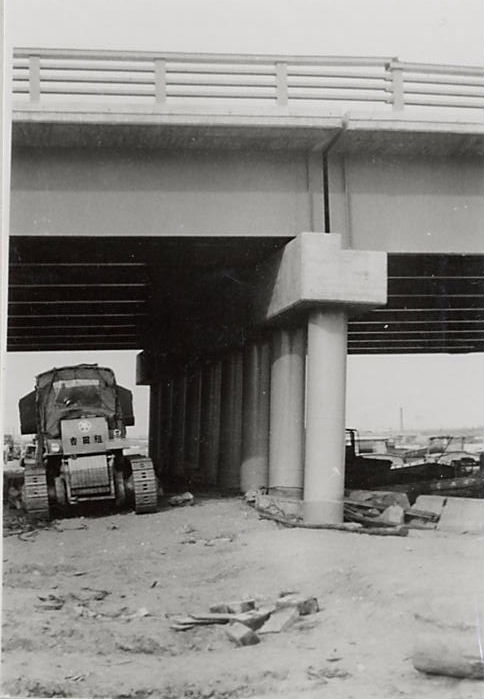

32.昭和大橋の若干傾斜した第一橋脚 |
|

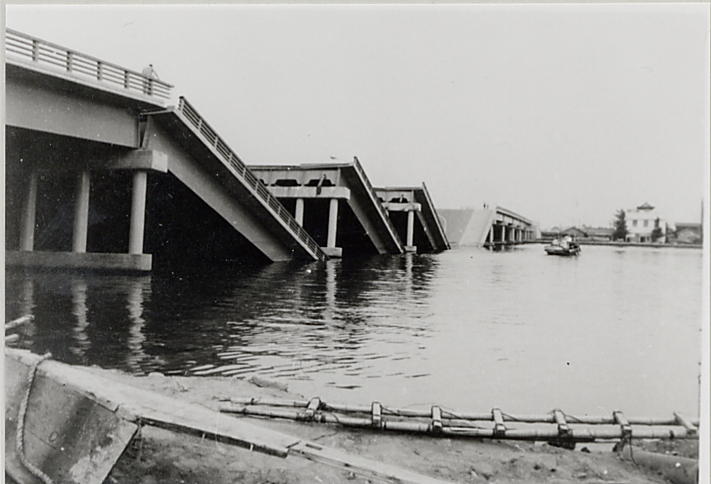

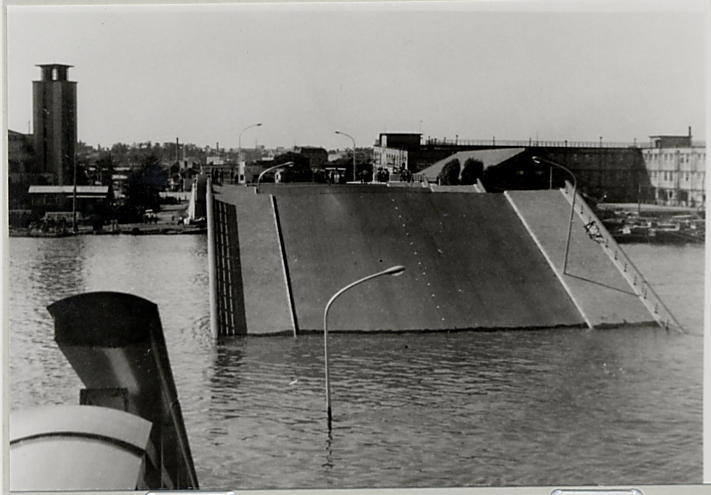

33.昭和大橋 中央橋桁の落下 一径間は完全に水没し、照明柱が水面に出ている。 |
|

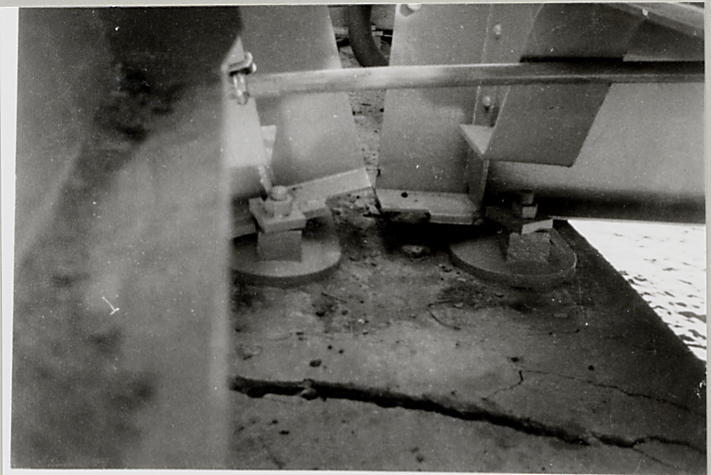

34.昭和大橋の落下した桁（左側）と亀裂の入った橋脚コンクリート |
|

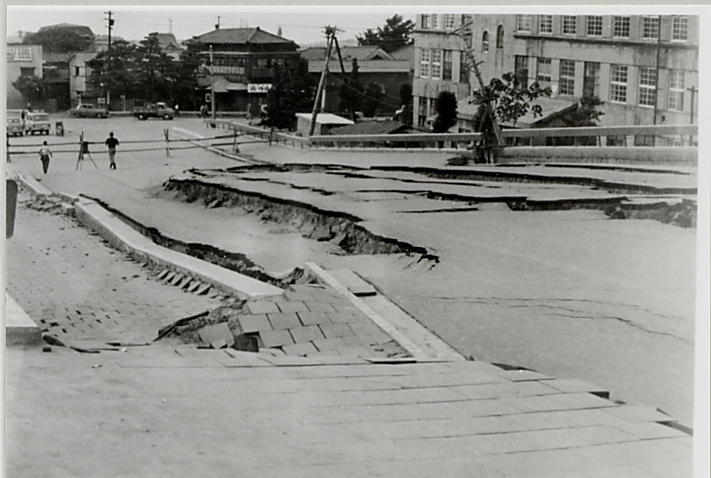

35.昭和大橋の左岸取付道路の惨状 |
その７
|

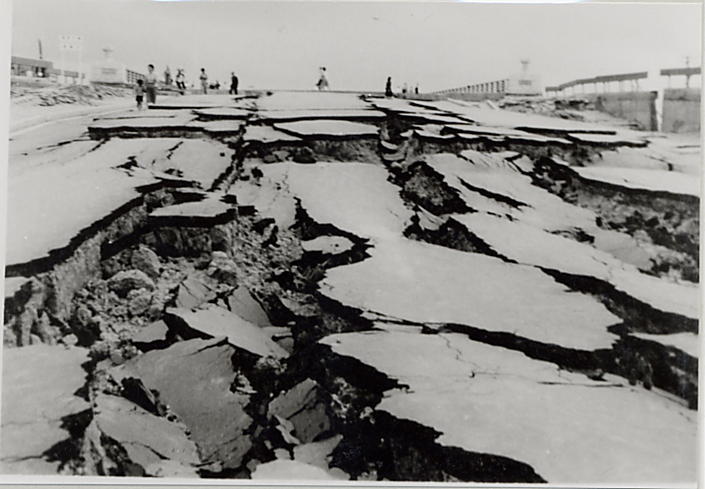

35'.昭和大橋 左岸取付道路の惨状 |
|

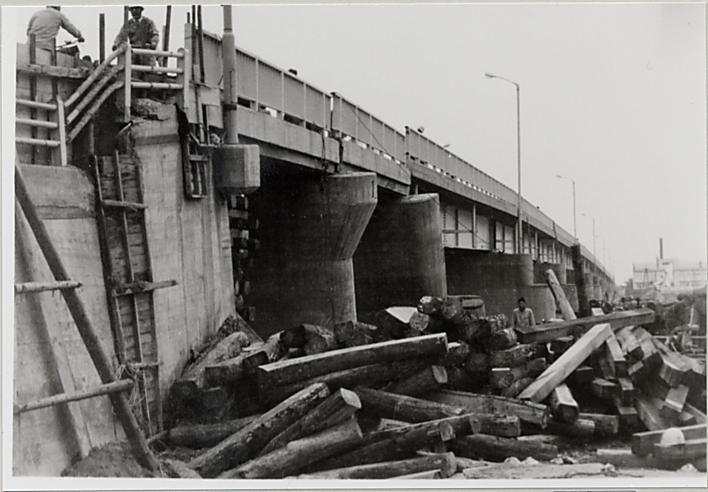

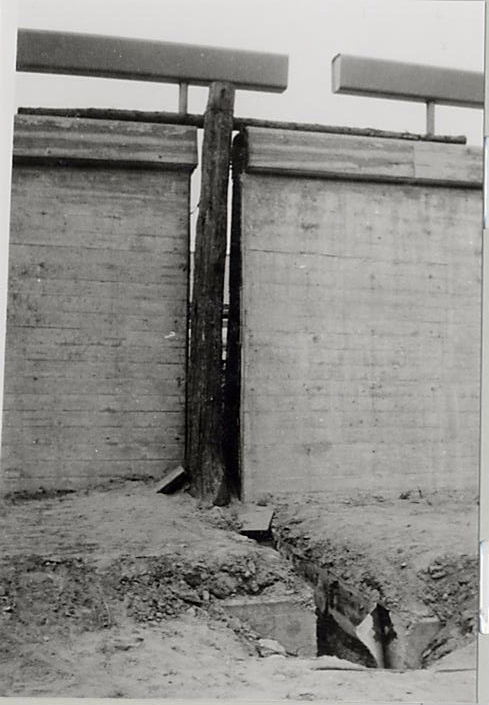

36.昭和大橋 左岸取付道路 擁壁の開いた伸縮継目 |
|
37.昭和大橋 左岸取付部 擁壁の不同沈下（左右で基礎が異なるためであろう） |
|

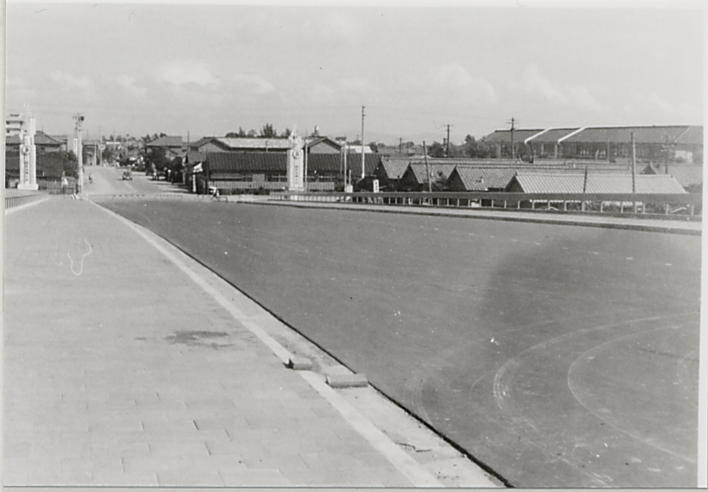

38.昭和大橋の右岸取付道路 全く異常なし |
|
39.八千代橋の被害 |
|

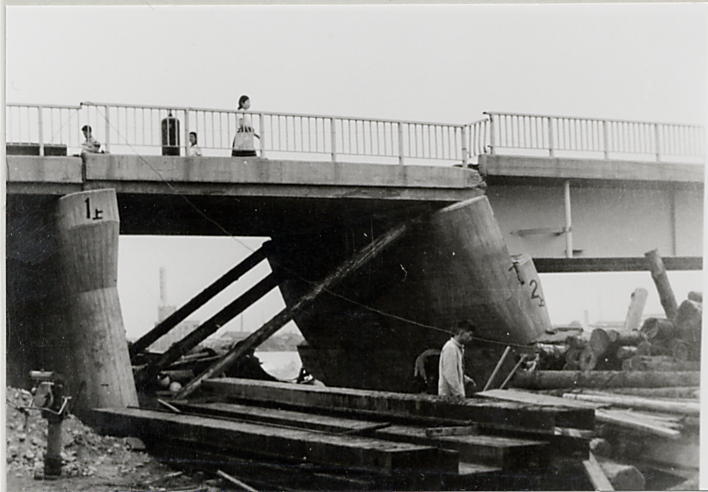

40.八千代橋 橋脚の大傾斜（地盤が移動したためらしい。足元をすくわれた。） |
その８
|

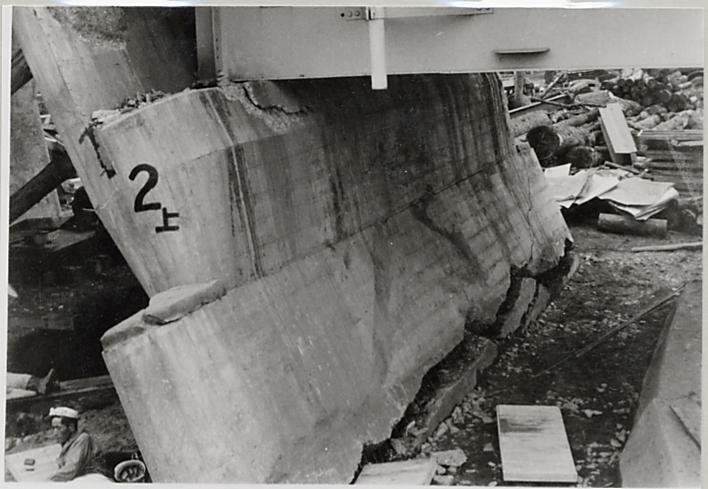

41.八千代橋の橋脚 右下の信濃川の護岸が橋台前面のみ移動量が少ない。 |
|

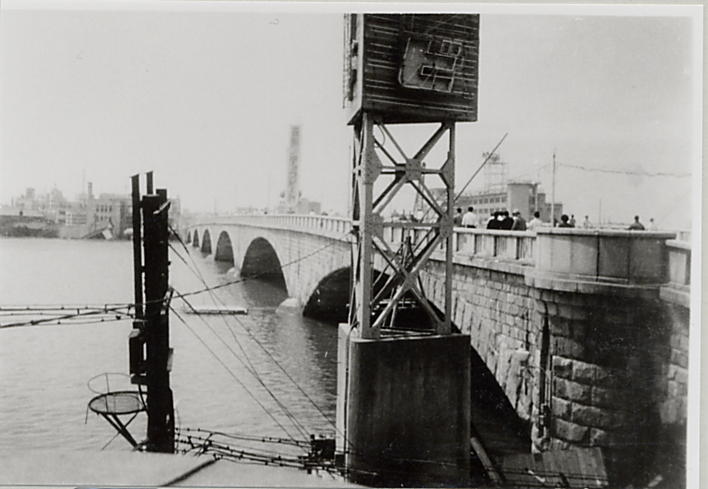

42.万代橋 左岸上流側より（被害少） |
|

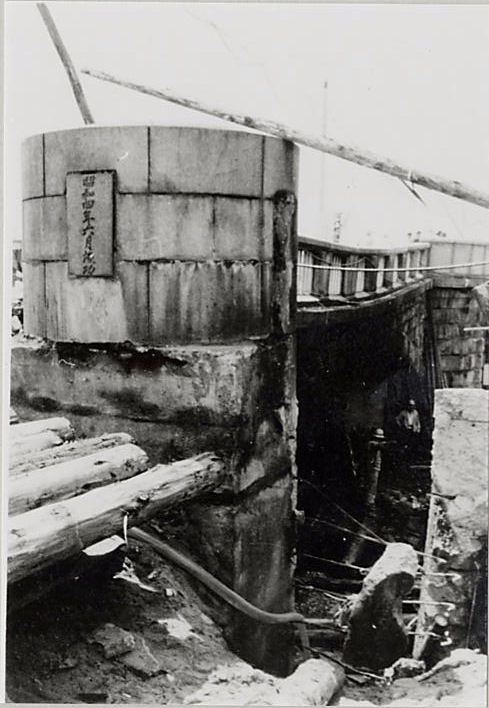

43.万代橋 左岸アーチの沈下状況 |
|

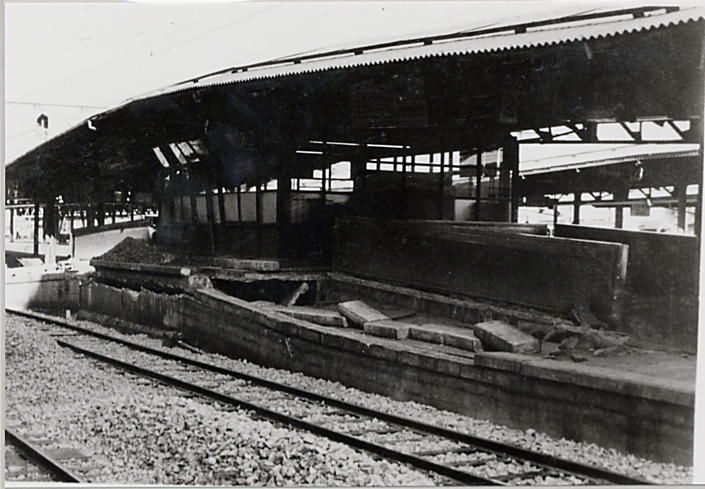

44.新潟駅ホームの惨状 |
|

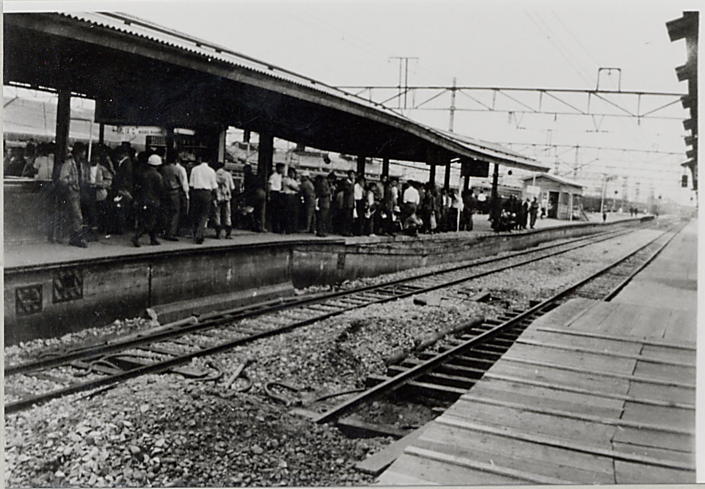

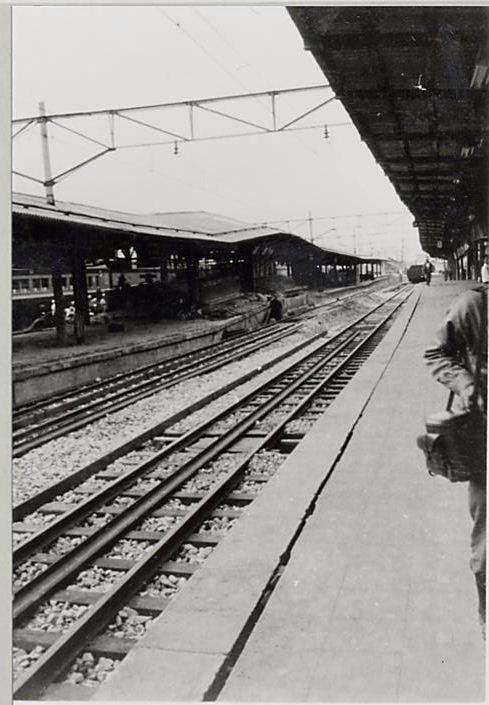

45.新潟駅ホームの沈下状況 |
|
46.新潟駅ホームの沈下状況 |
その９
|

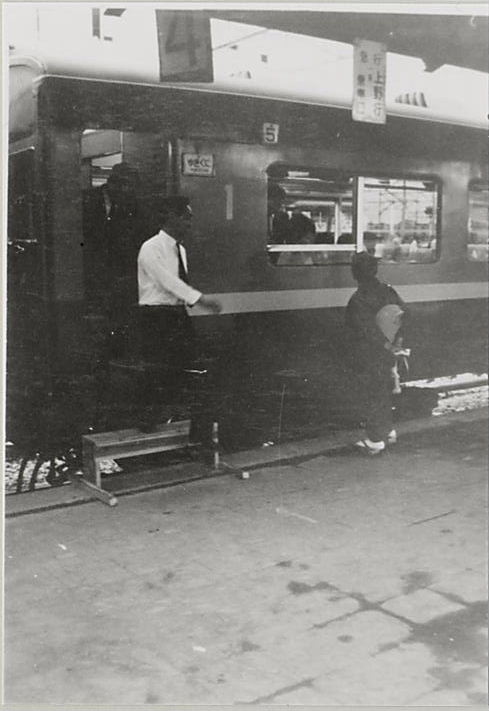

47.新潟駅ホーム 沈下したため列車の乗降に台を置いている。 |
|

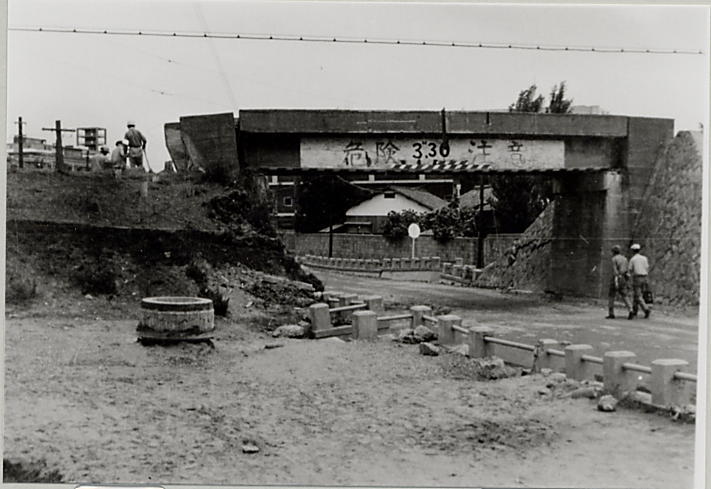

48.国鉄越後線のガード アバットが傾斜、築堤が沈下、手前のマンホールは浮力で浮上がる。 |
|

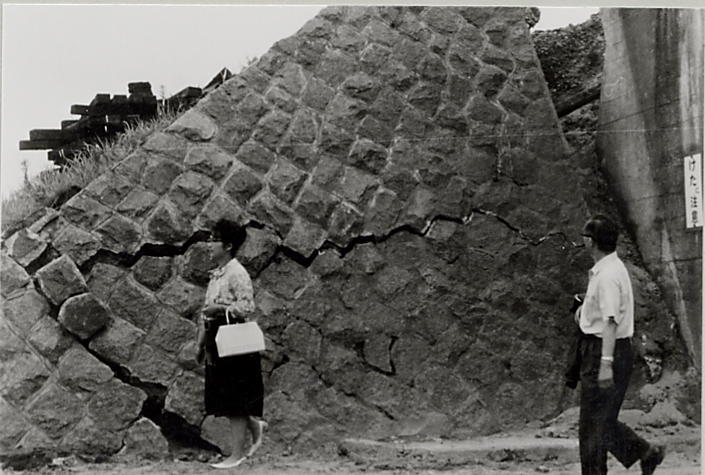

49.国鉄越後線 ガード横の破壊された間知石積 |
|

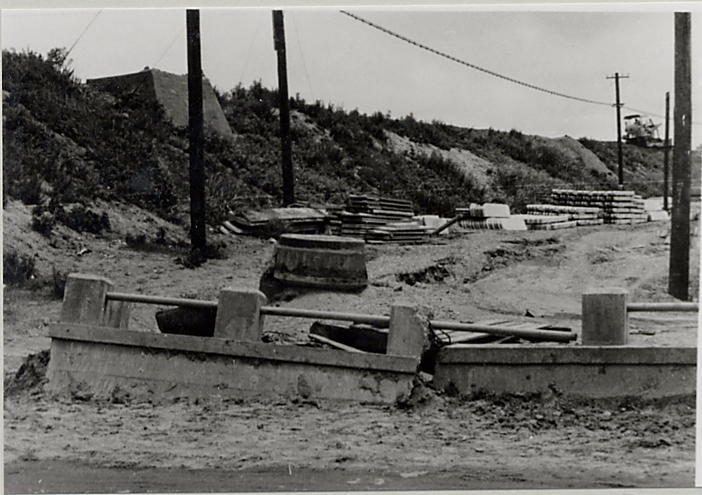

50.国鉄越後線 ガード附近の地盤沈下状況 |
|

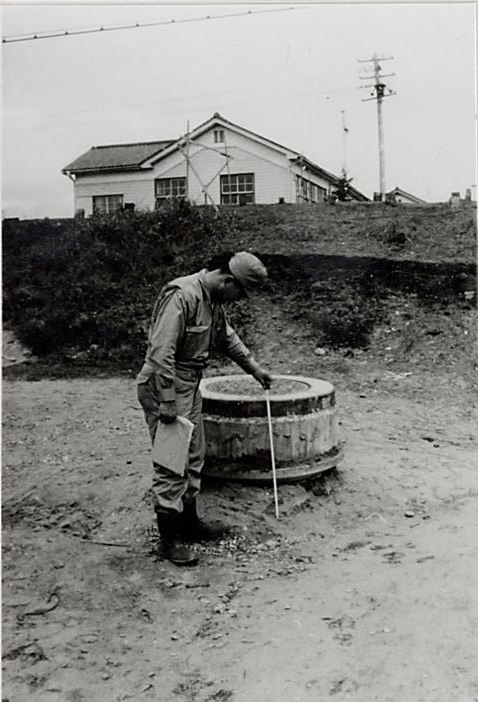

51.下水人孔の浮上り状況 越後線ガード附近 |
|

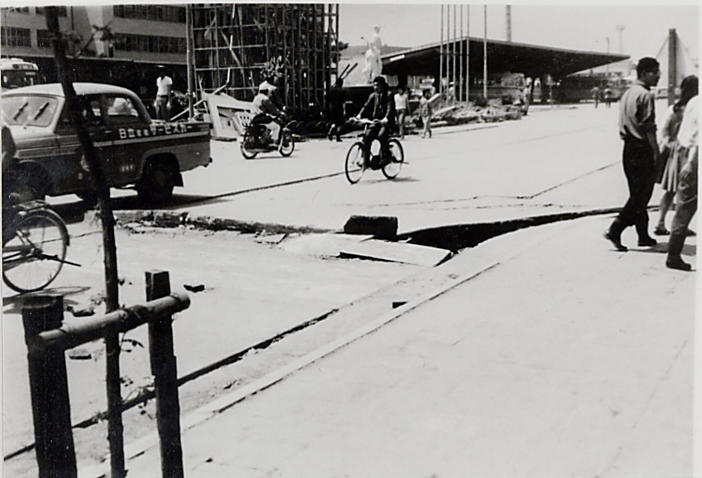

52.道路舗装コンクリートの被害状況 新潟駅前 |
その１０
|

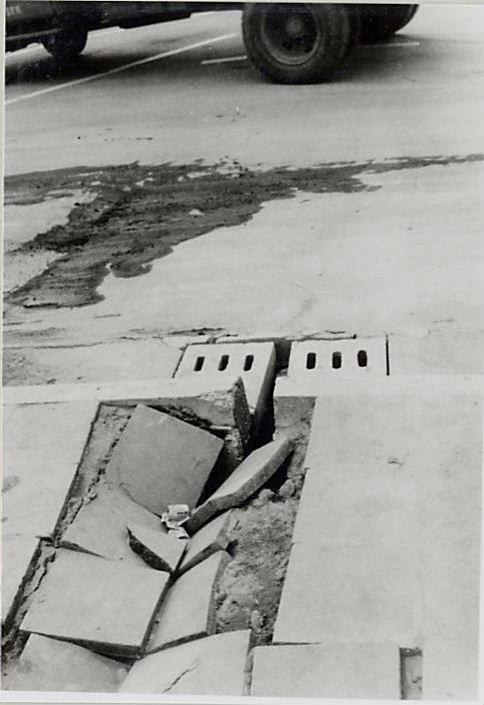

53.街渠縁石の開き 地盤の平面的な伸びによる。 |
|

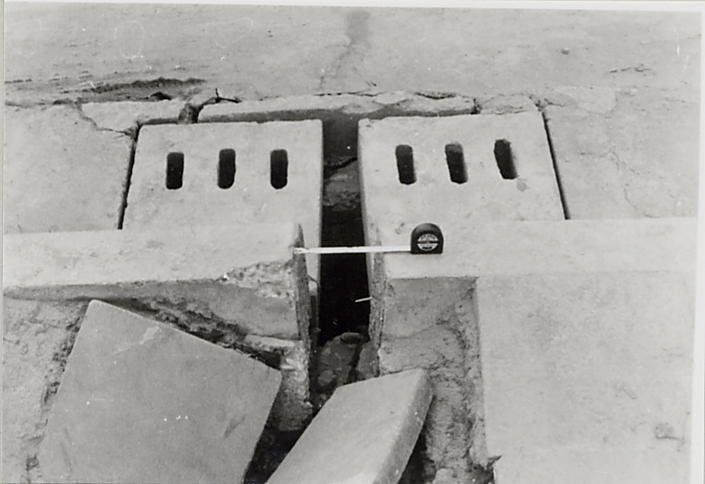

54.街渠の縁石が約10cm開いている。 |
|

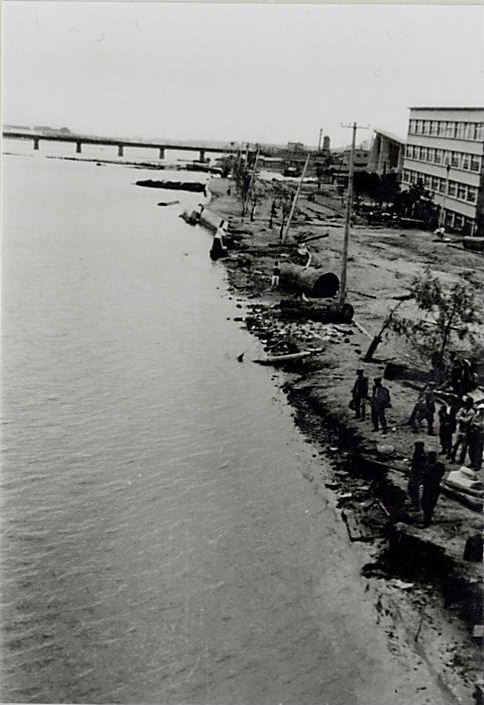

55.信濃川護岸の被害状況 昭和大橋上流左岸 |
|

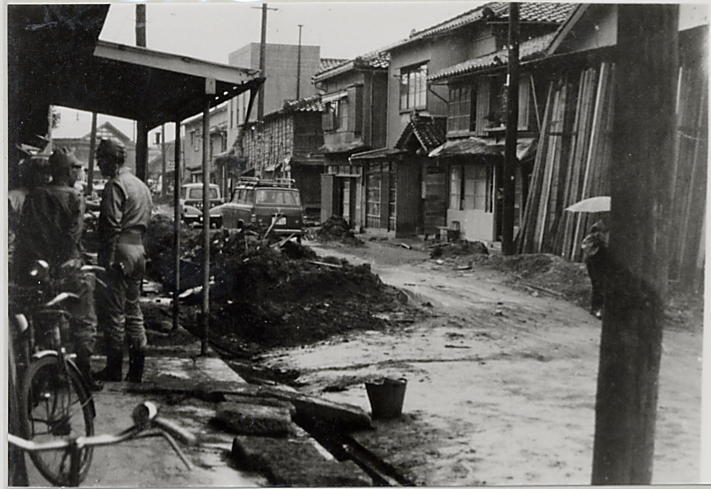

56.道路上に噴出した砂が堆積されている。 また、路面が不陸となっている。 |
|

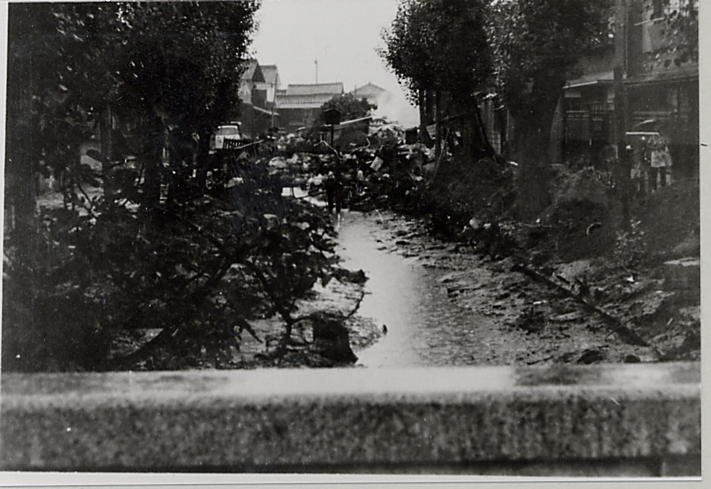

57.噴出土砂が流れ込んで川が埋まっている。 |
|

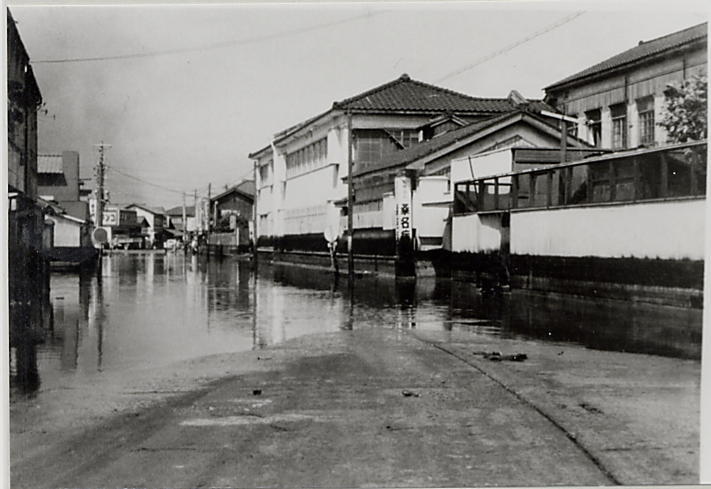

58.山ノ下地区浸水状況 塀の黒い部分は重油の跡 6.26 午前 |
