小千谷市 国道117号JR発電所付近

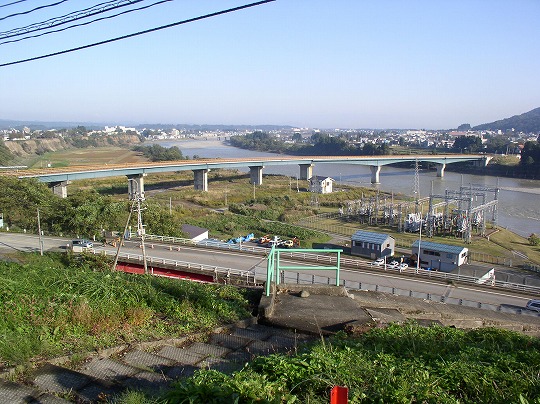

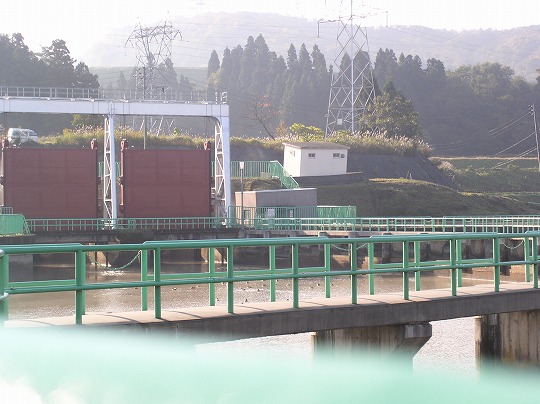

JR信濃川発電所。手前の桁が赤い橋は山辺橋。奥の信濃川を渡る橋は未供用。

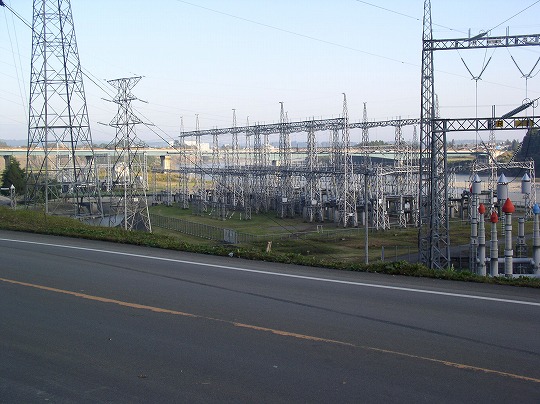

JR信濃川発電所

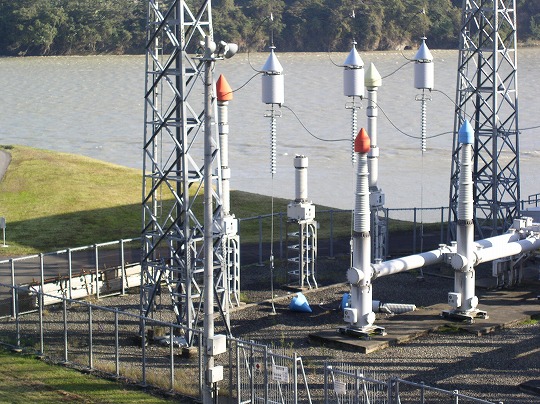

がいしが転倒している。

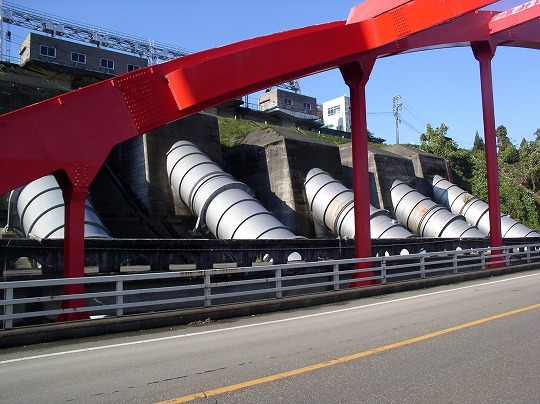

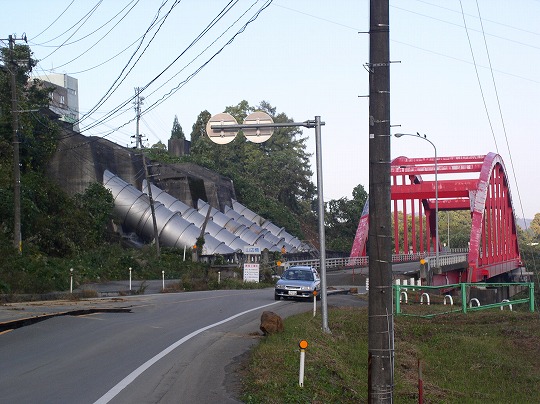

山辺橋と調整池からの送水管。
5本の送水管のうち真ん中を除く4本が漏水していた。

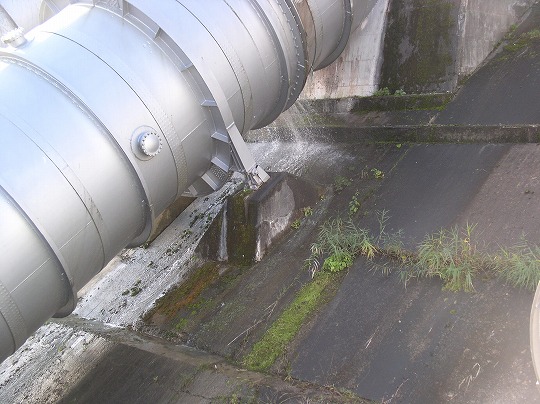

送水管の漏水。

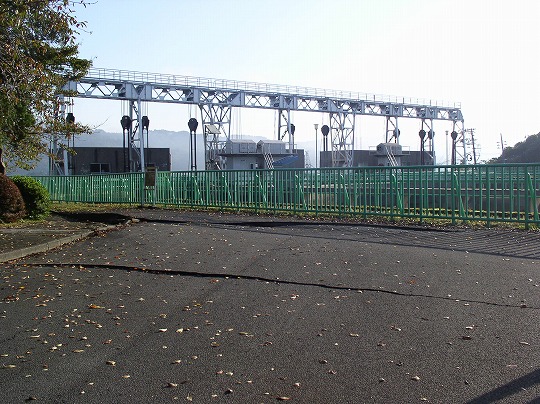

調整池。水は抜かれていた。堤体に大きな被害はなかった模様。

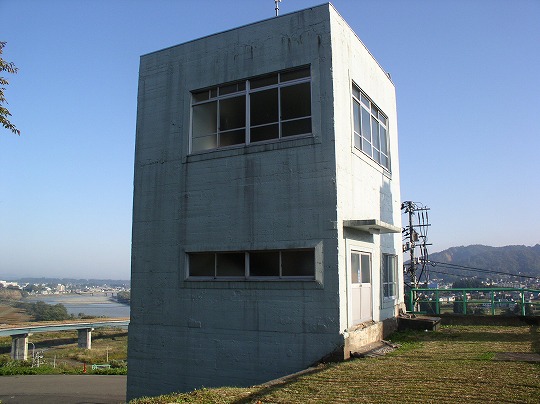

調整池横の建物。

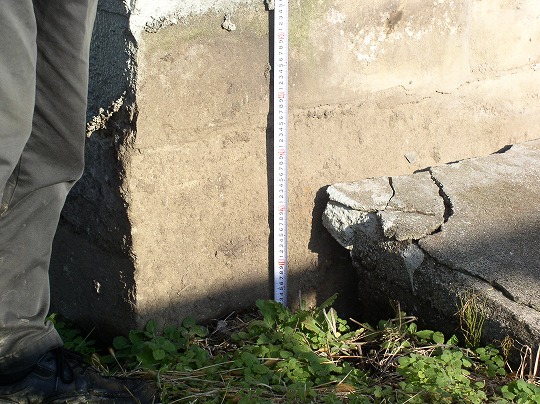

70cmほど地盤が沈下している。

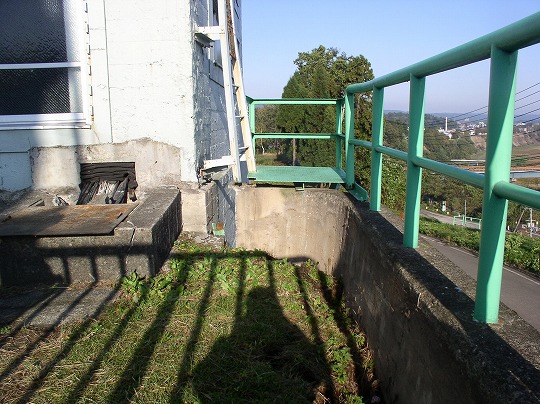

建物横の擁壁も25cmほど信濃川の方向に動いていた。
山辺橋歩道(昔は車道だと思われる)にできた段差。
山辺橋は耐震補強工事の最中に地震に襲われたようだ。

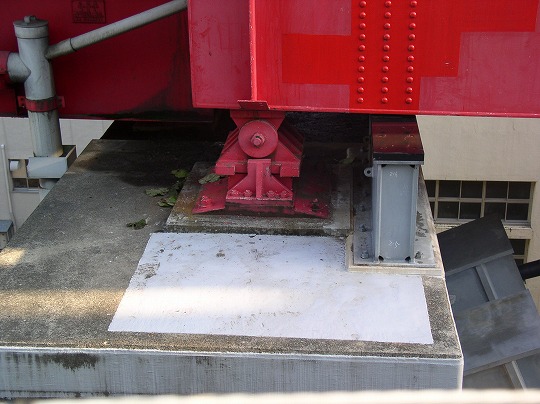

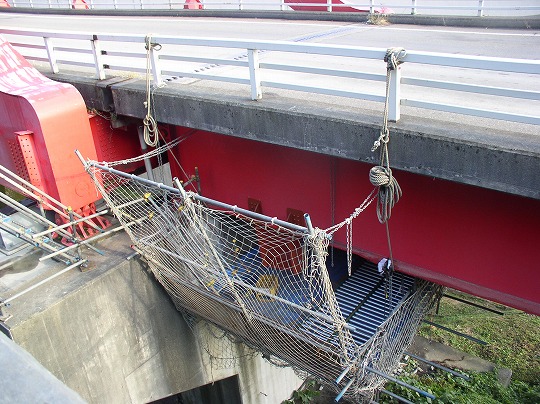

山辺橋の支承は損傷していない模様

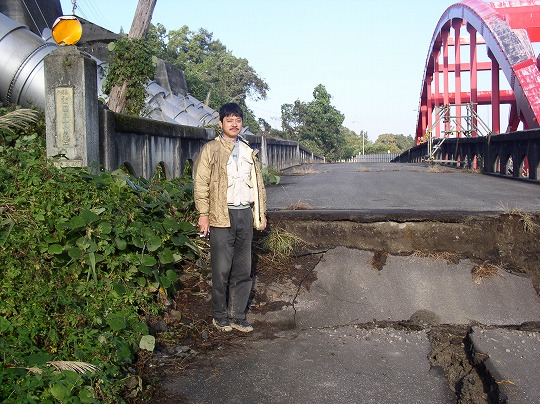

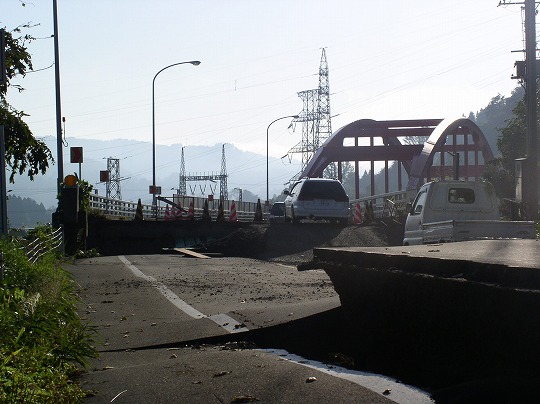

大きな段差。28日朝時点では1車線分段差がすりつけられていた。

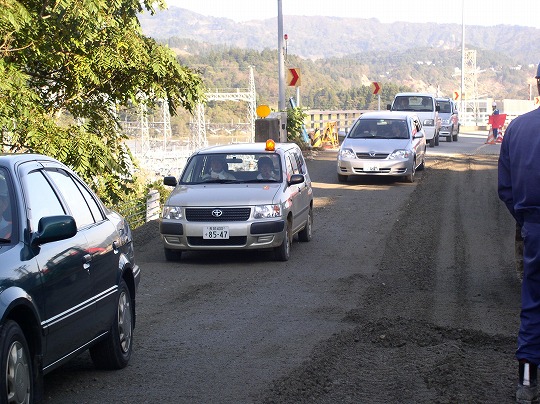

28日夕方には既に2車線分の大量の砂が埋められていた。

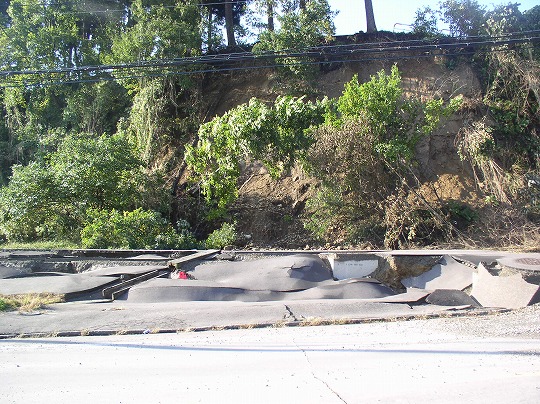

発電所付近一帯で斜面が崩壊し、道路の亀裂も至る所で見られる。
