川口町 JR魚野川橋梁(上越新幹線、上越線)

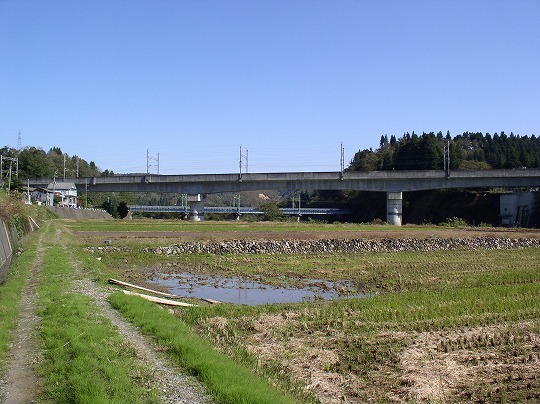

手前が新幹線魚野川橋梁。3径間PC橋。
奥は在来線の橋梁。

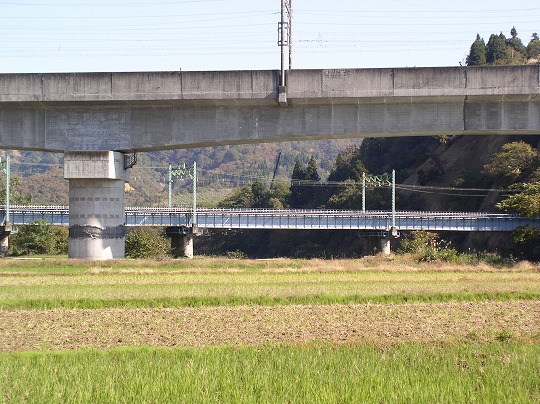

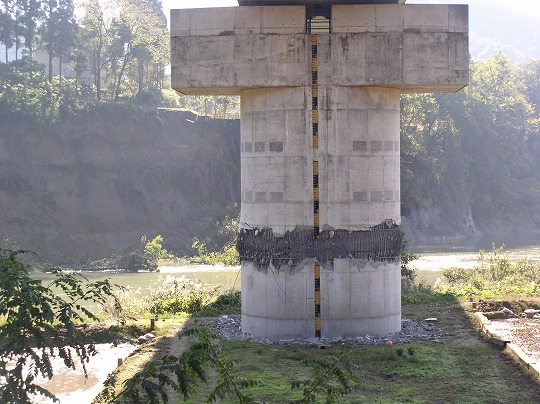

新幹線魚野川橋梁P1橋脚。

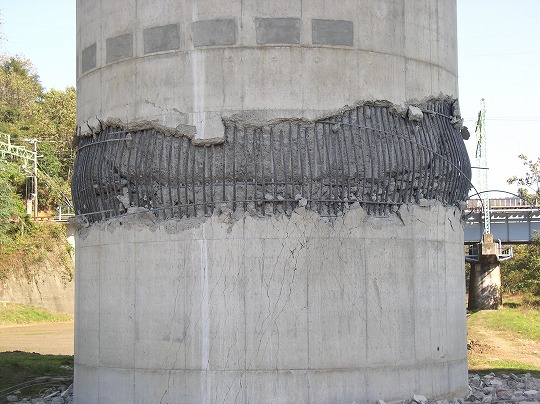

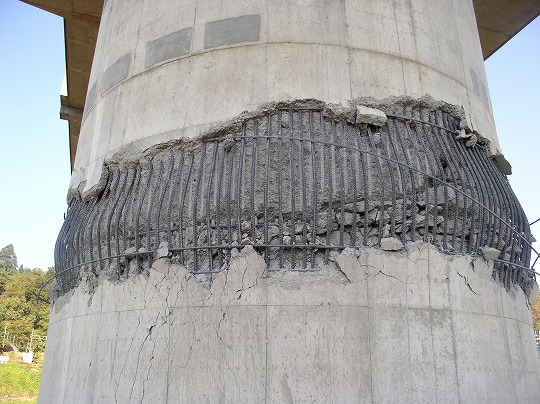

損傷部(西側から)

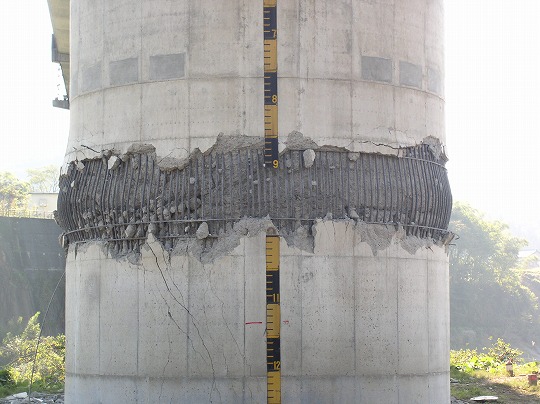

損傷部(南側から)
損傷部(東側から)

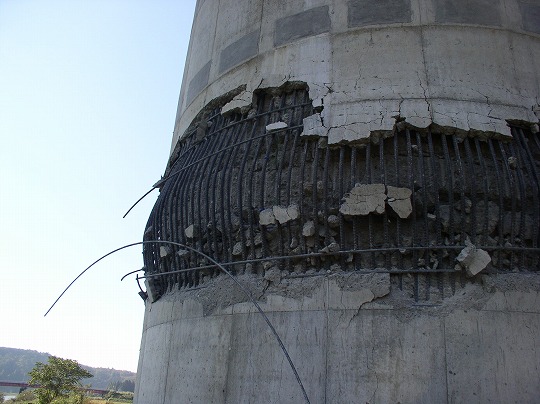

帯筋の端部はコンクリート中に挿しているだけと思われる。
破断したようには見えない。コンクリートのかぶり厚は小さい。

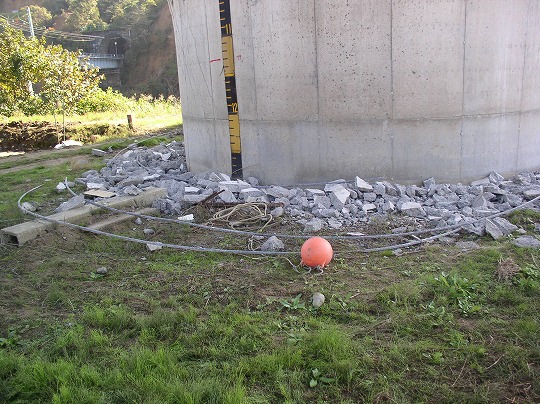

橋脚基部では液状化対策がされていたようである。

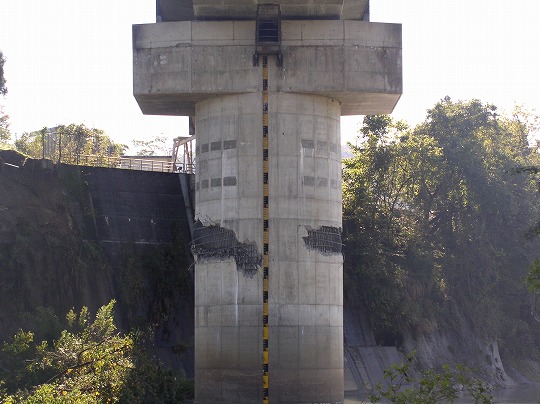

新幹線魚野川橋梁P2橋脚
在来線の橋梁

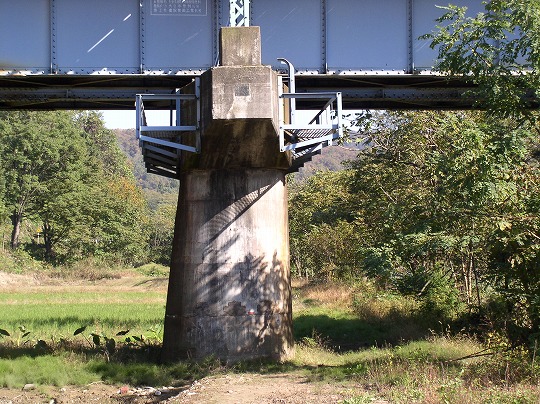

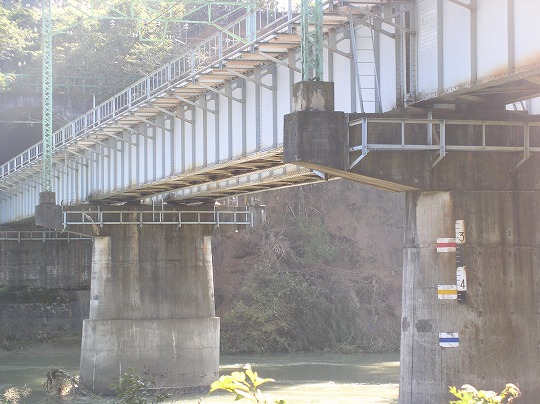

在来線橋梁の橋脚

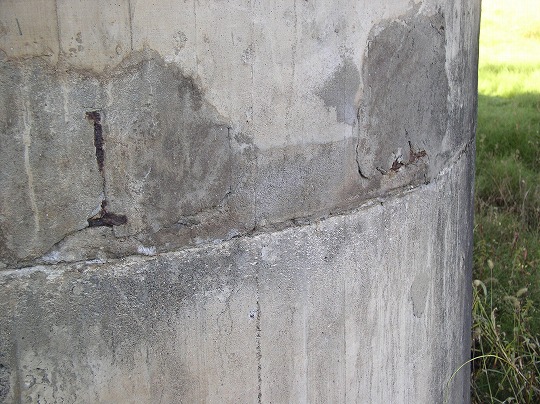

鉄筋がむき出しになっているが、損傷は受けていない模様。

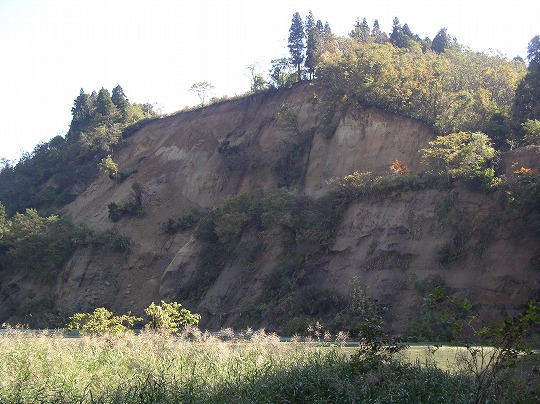

魚野川の対岸。国道17号和奈津トンネルの山の斜面崩壊。
