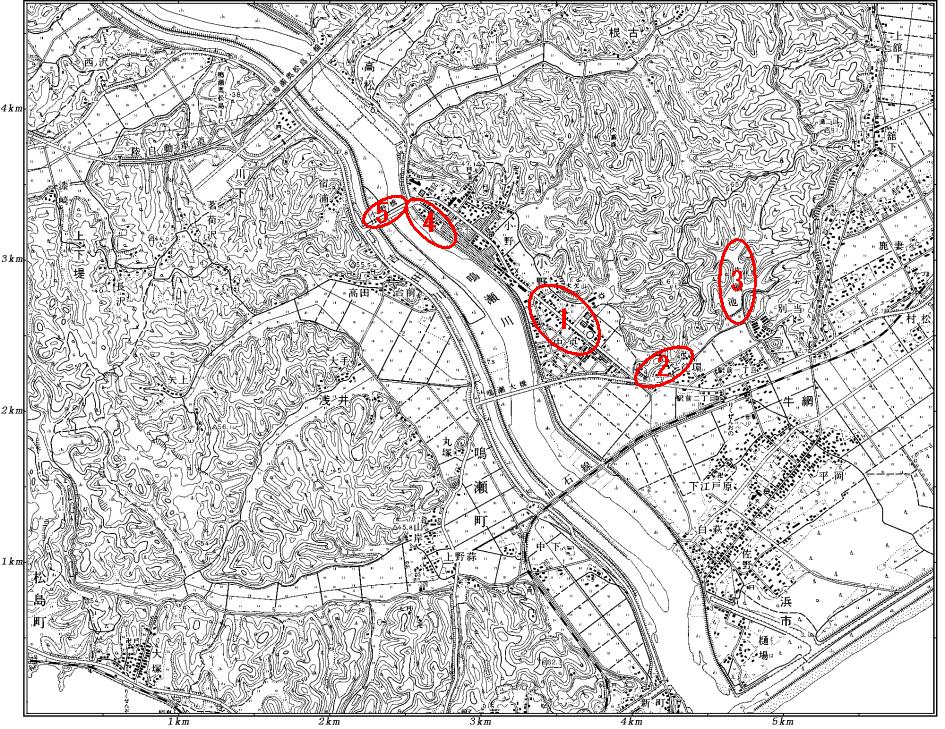

(1)牛網池

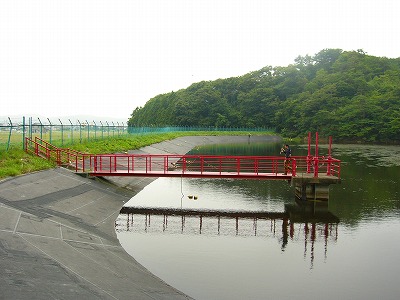

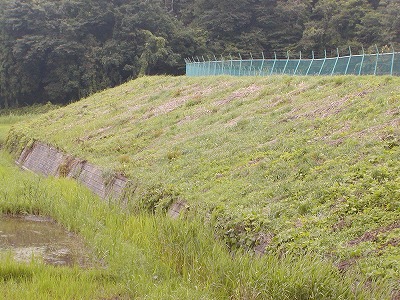

 牛網池。農業用水のため池。遮水シートに特に被害は見られない。 |

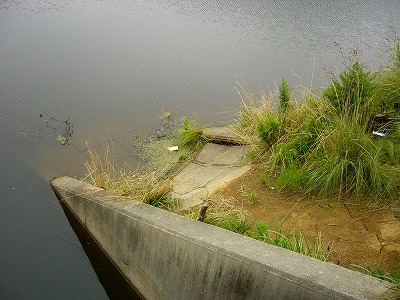

 堤体脇の放水路の部分の護岸の沈下 |
 堤体に亀裂等はない。 |

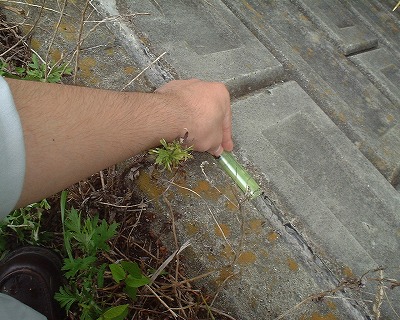

 法尻のブロックに若干の亀裂 |
(2)法昌寺付近(鳴瀬町牛網)
 法昌寺 |

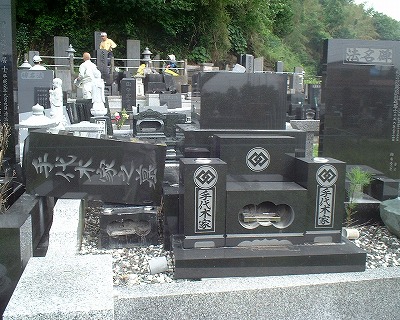

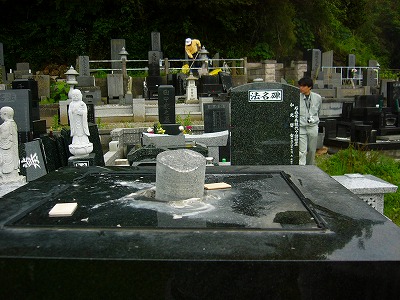

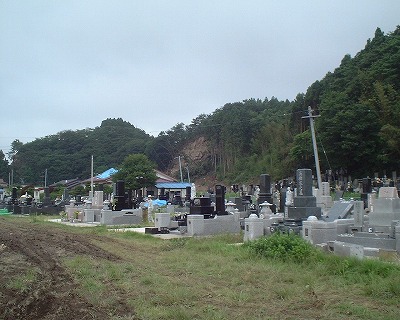

 転倒した墓石が多数 |
 概ね西側に倒れている墓石が多かった |

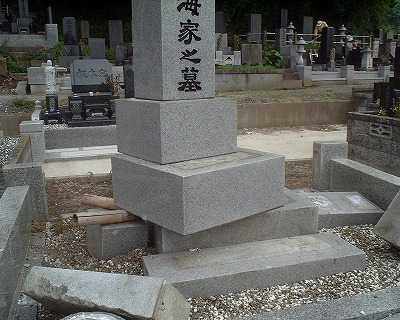

 西側にスライドして、時計回りに回転している。 |

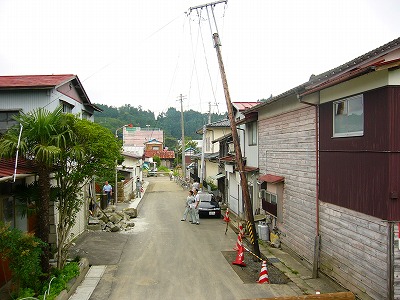

 付近の電柱の傾きのトレンドは南側。このあたりは区画整理事業で造成中の住宅地。 |
 同じく造成中の住宅地への道路。舗装未完。 |

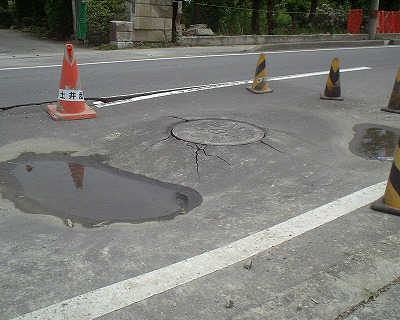

 マンホールの浮き上がり |
 お寺の南側の地割れ |

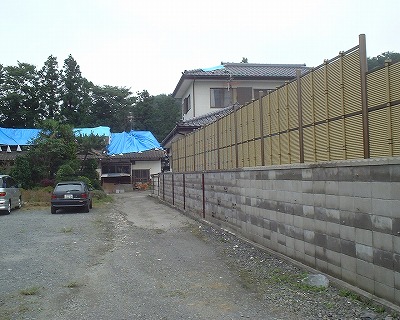

 耐震補強されていたブロック塀 |

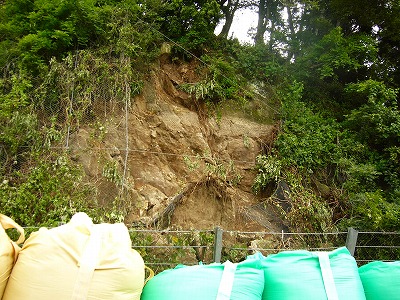

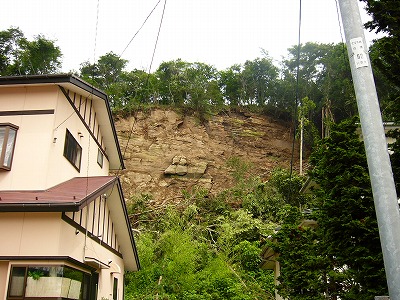

 民家の裏の崖(南から撮影) |

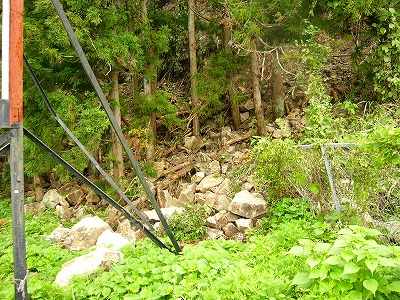

 右上写真近くの同じ崖。木が落石を止めている。(東から撮影) |

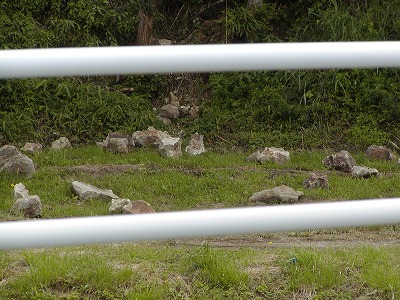

 上写真と同じ崖。国道45号と県道鳴瀬南郷線の交差点付近の落石。(南西から撮影) |
 同右上。破れた落石防止ネット。(南から撮影) |
(3)鳴瀬町役場周辺

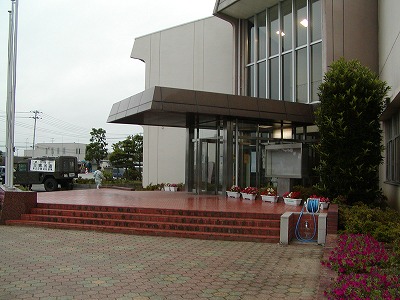

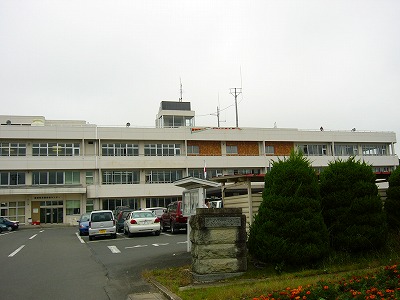

 鳴瀬町役場 |

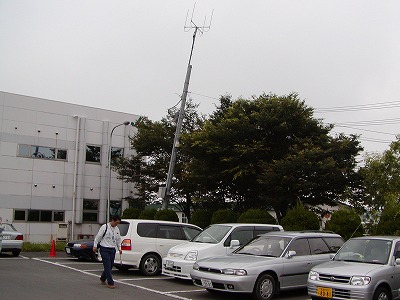

 傾いたPHSのアンテナ |

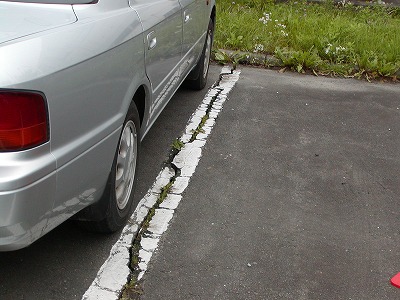

 駐車場の亀裂 |

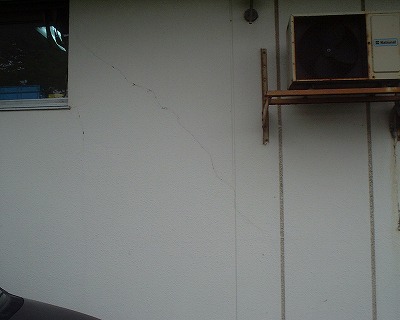

 庁舎の壁(震度計のすぐそば)に入った亀裂 |

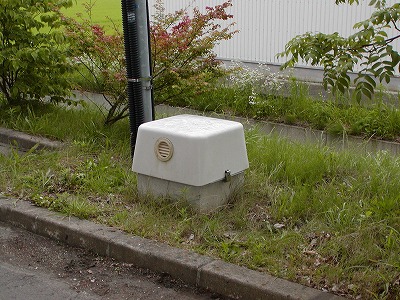

 2037galを記録した震度計 |

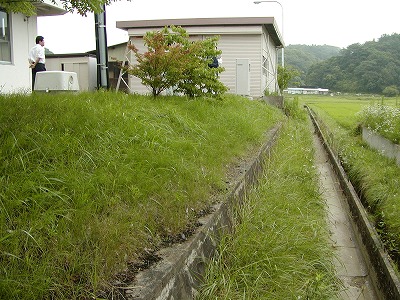

 震度計の設置状況。役場の敷地全体が盛土されており、震度計は盛土の法肩に載っている。 |

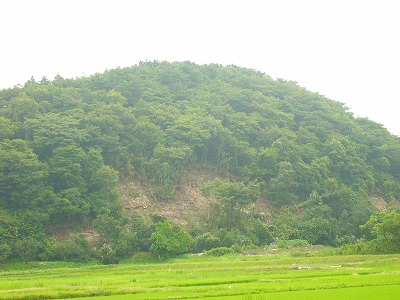

 役場から北東方向を望む。崖が崩れている。 |
 役場の隣の中央公民館 |
 中央公民館の花壇 |

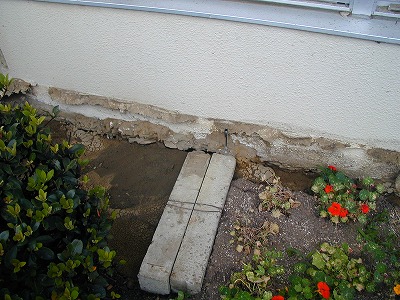

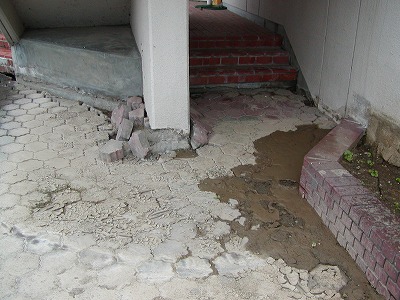

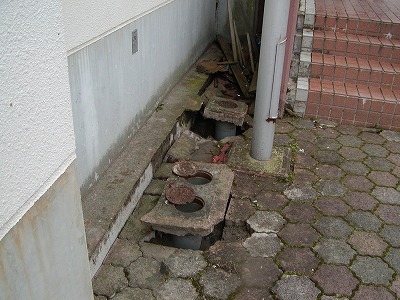

 階段付近で液状化の痕跡 |

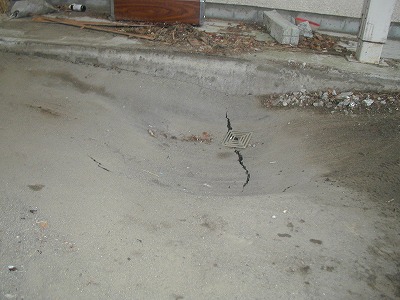

 公民館周辺の路面の陥没。地震時にバスが止まっていたと推測される。 |
 勤労者体育センター周辺の地盤沈下。建物には被害なし。 |

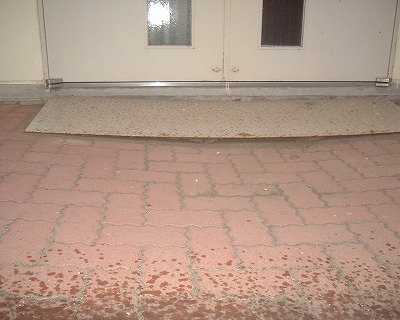

 体育館の入り口が変形。中は目立った被害はなさそうだった。 |

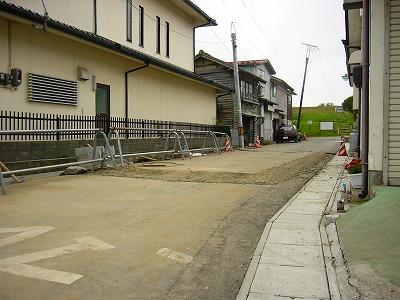

 役場から小野地区に向かう道路。保育園の近く。 |

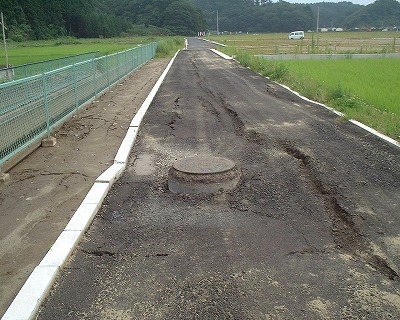

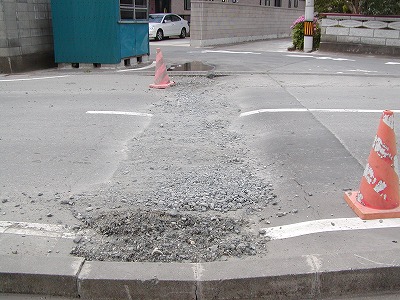

 下水道管路周辺の沈下 |

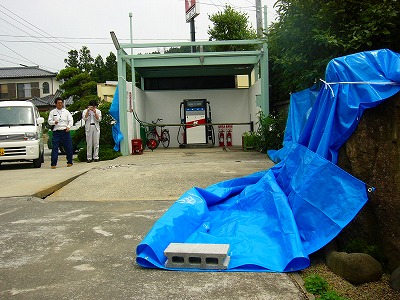

 民家(商店)の庭の地下石油タンクの浮上。7:13の本震時とのこと。 |

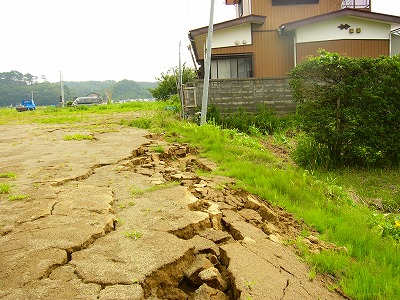

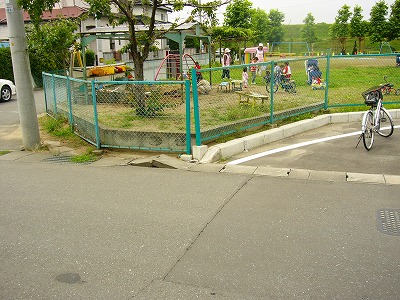

 右上写真の民家の南側の保育園前。南北方向の圧縮力が働いている。この付近では明確な噴砂は見られず。近くの堤防も目立った被害なし。 |
(4)小野地区(小野橋左岸すぐ下流)

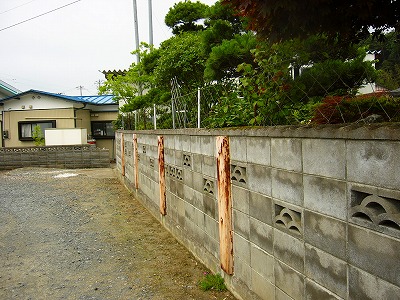

 ここでも耐震補強したブロック塀が見られた。 |

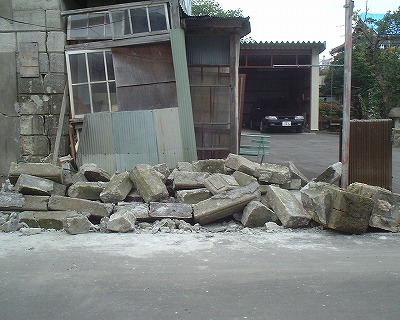

 壊れた民家のブロック塀 |
 防火水槽が液状化して浮き上がった。道路の突き当たりが堤防。 |

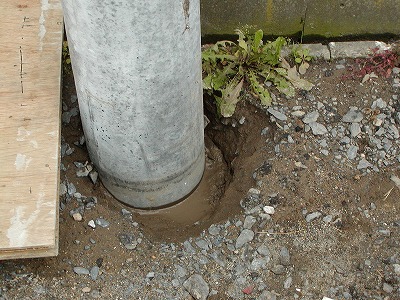

 左写真の防火水槽のすぐ横の電柱の根元で噴砂が見られる。 |
 堤防から上写真の箇所を望む。ここの堤防に大きな被害はない。 |

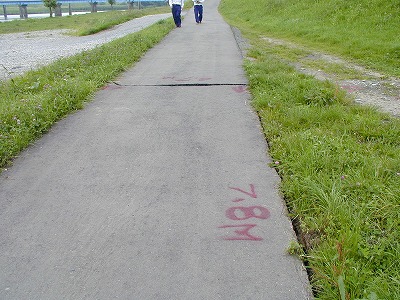

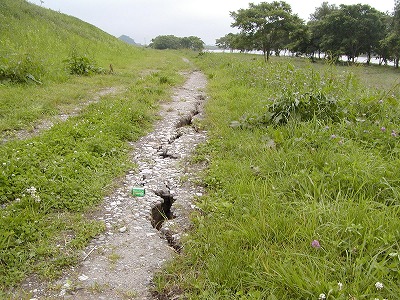

 小野橋下流左岸堤防のアスファルト部の亀裂 |
 堤防内の地面の亀裂 |

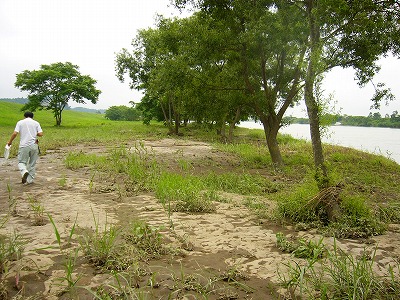

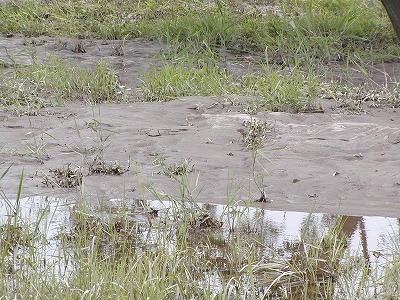

 河川敷。噴砂があった後、河川水位が上昇して河水が河川敷上を流れ、水流の跡ができているように見える。 |
 同じく河川敷。液状化? |
(5)小野橋

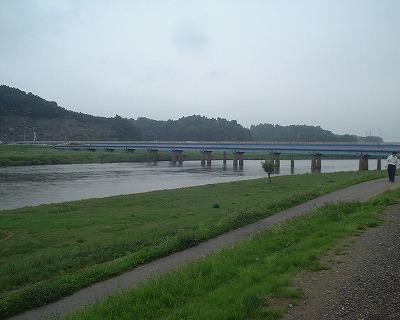

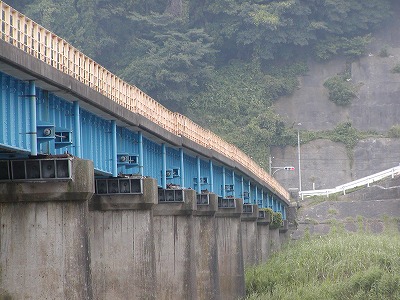

 小野橋全景。RCラーメン橋脚、鋼製支承、13径間の鋼単純桁。昭和11年竣工。昭和53(1978)年宮城県沖地震でも被害を受けた。 |

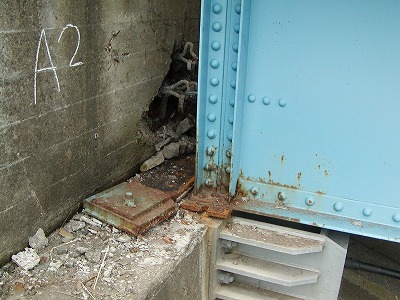

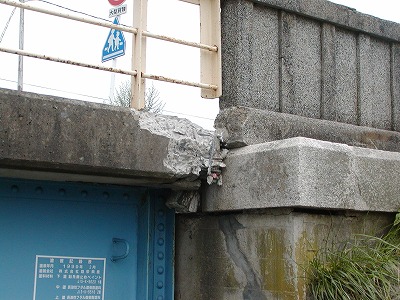

 桁が左岸側橋台に衝突して破損。 |
 単純桁がすべて左岸側にずれている。一撃でずれてそのままになったのだろうか。 |
 鋼製支承から桁が脱落している。かなり腐食していた模様。 |
 桁に段差が生じている。落防は効いているようだ。 |

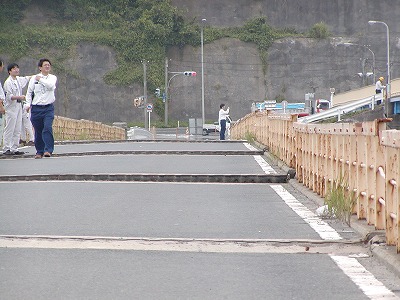

 橋面上の段差。右岸側に目立つ。 |
 支承が壊れている。桁が水平方向に50cmほど動いている。(写真は防災科研・末冨氏提供) |
 桁の衝突に伴い高欄が座屈している。 |
 右上写真のジョイントの段差は約10cm。 |

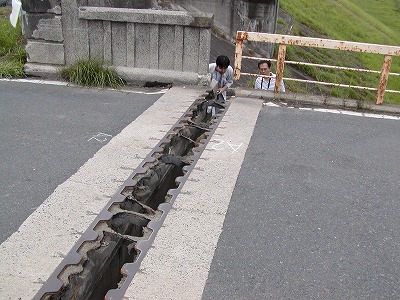

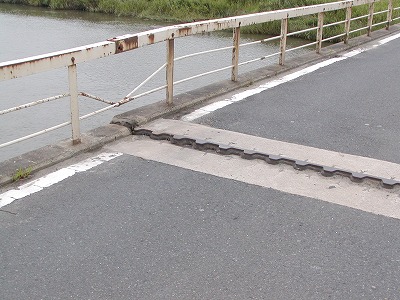

 右岸側橋台部ジョイントの開き。橋台背面は沈下。 |

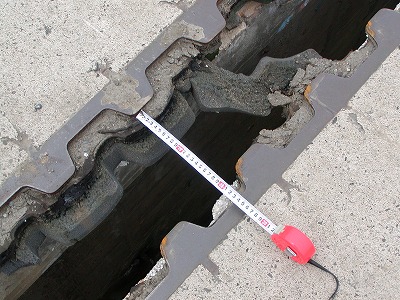

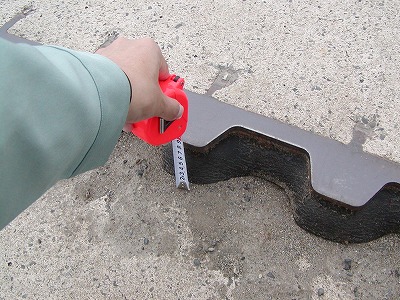

 隙間は約20cm。段差はあまりない。 |

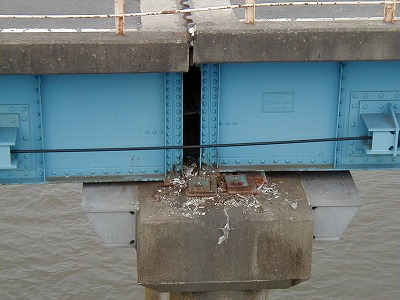

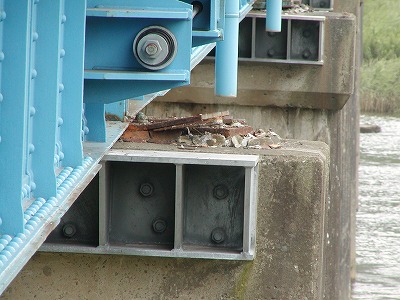

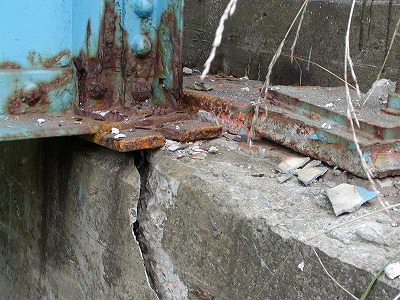

 桁が支承から完全に脱落。下部の金物は落防定着用ブラケット。 |
 縁端ぎりぎりで桁が止まっている。落防の効果か。 |

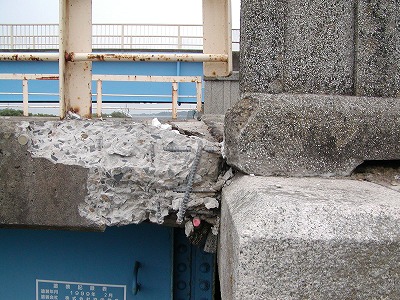

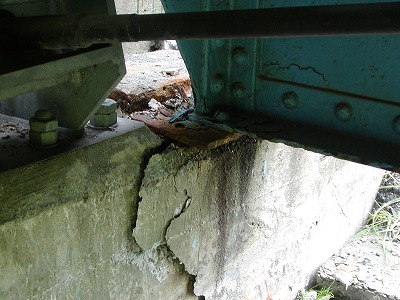

 同左。コンクリートの割れは桁落下時の応力集中によるものだろうか。 |
