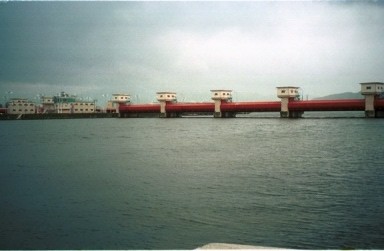

・水門 水門自体の被害はなし。左側取り付け盛土が沈下している。 |
 |

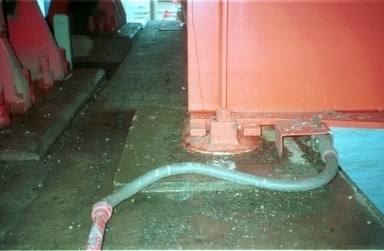

・水門橋１ 水門に併設された道路橋。支承部は全く動きなし。 |
 |

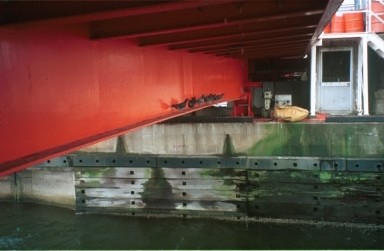

・水門橋２ 水門に併設された道路橋。支承部は全く動きなし。 |
|

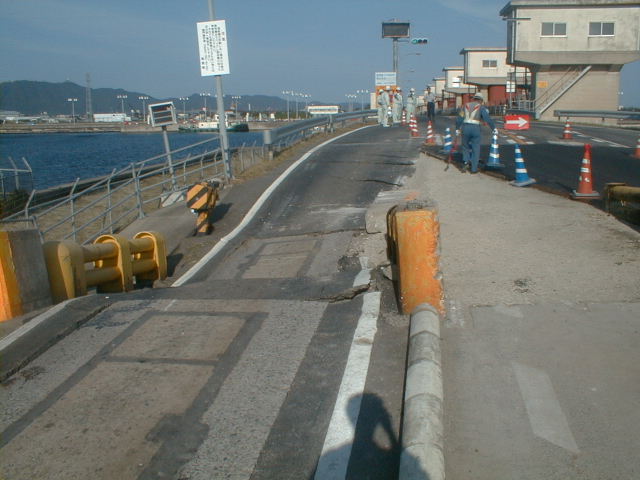

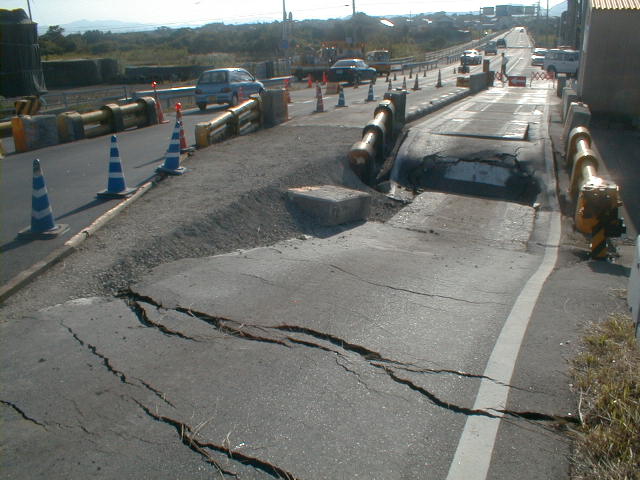

・水門橋取り付け部１ 水門橋取り付け部に沈下が見られた。脇の地盤が流動してたことが原因と思われる。 |
|

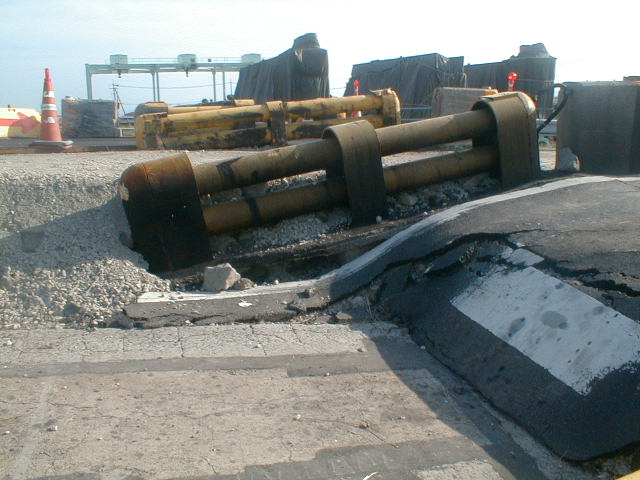

・水門橋取り付け部２ 水門橋取り付け部に沈下が見られた。脇の地盤が流動してたことが原因と思われる。 |
|
・水門橋取り付け部３ 水門橋取り付け部に沈下が見られた。脇の地盤が流動してたことが原因と思われる。 |
|

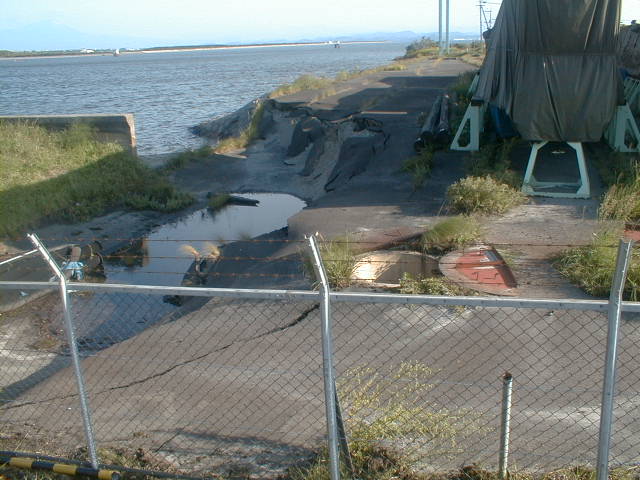

・水門橋脇の地盤変状１ 水門橋脇の地盤が流動している。これが原因で、アバット背面が沈下している。 |
|

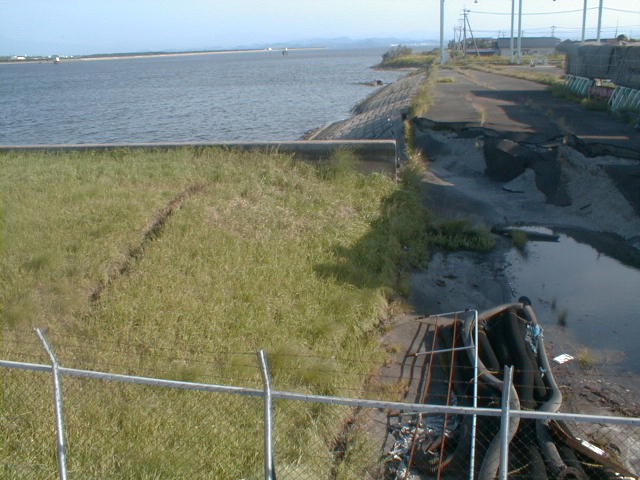

・水門橋脇の地盤変状２ 水門橋脇の地盤が流動している。これが原因で、アバット背面が沈下している。 |
|

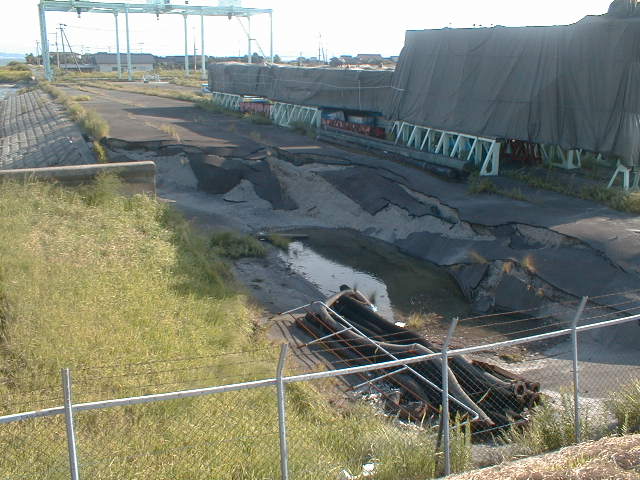

・水門橋脇の地盤変状３ 水門橋脇の地盤が流動している。これが原因で、アバット背面が沈下している。 |
