大名の被害

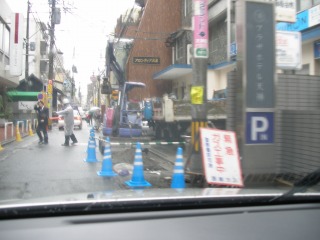

大名の繁華街。古い商店被害などでこのような交 通規制がいくつか見られた

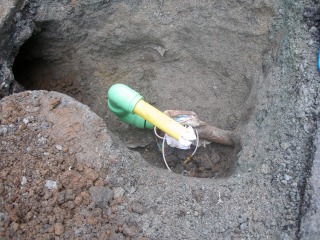

ガス管の復旧状況。古い管をポリエチレン管（黄色と緑）に交換しているところ

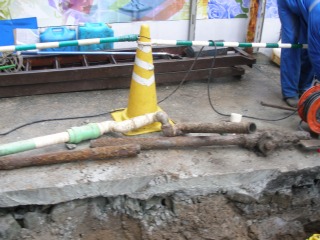

被害を受けたガス管。ねじ継ぎ手鋼管？

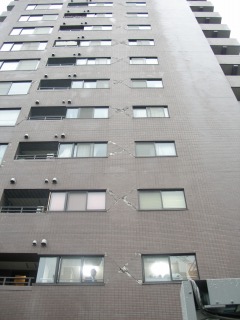

高層マンションのせん断亀裂

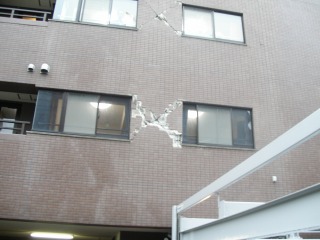

同マンション亀裂の拡大

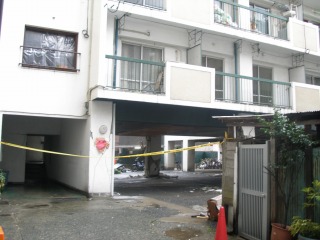

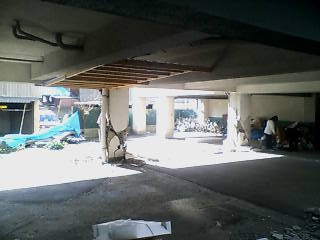

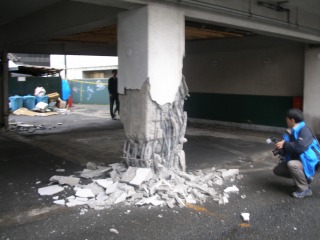

古いピロティ形式の5階建てマンション。1階の柱がせん断破壊

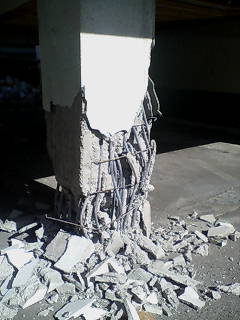

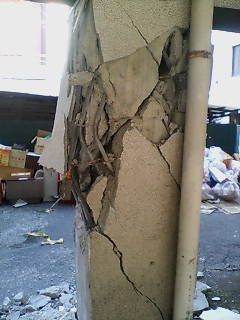

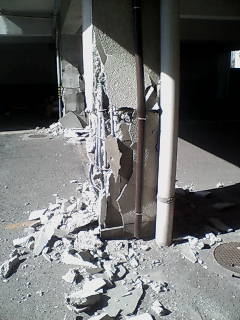

柱の破壊状況。主鉄筋は丸鋼（すべすべ）。帯筋 の間隔は20ｃｍ程度

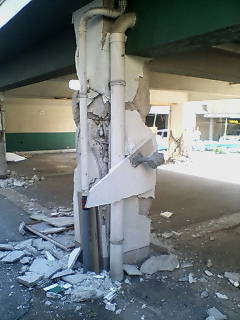

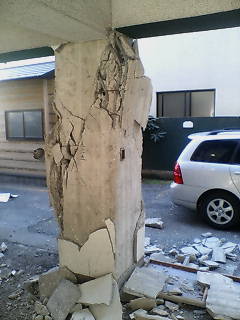

これは根元で破壊

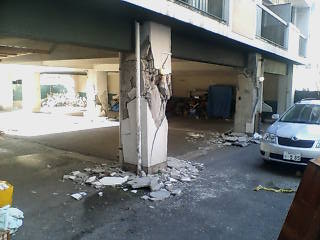

上記5階建てマンションの別の写真

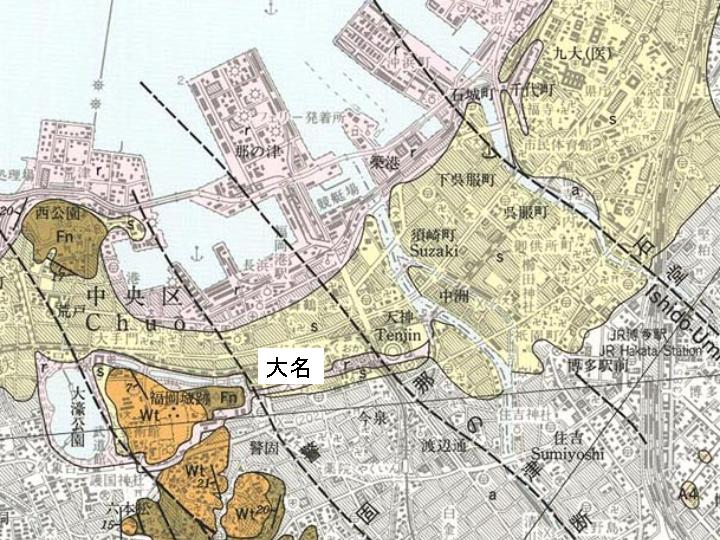

福岡市中心部の地質（産総研による：http://www.gsj.jp/jishin/fukuoka_0320/）。大名は警固断層に近い。砂洲上であるが、東西におそらく堀を埋めた埋立地があ る。
